Nowoczesne zasilacze LED: jak nowe technologie zwiększają trwałość taśm i paneli

Dlaczego trwałość LED zależy od zasilacza bardziej niż od samej taśmy

Od czego realnie starzeją się diody LED

Diody LED nie przepalają się nagle jak stare żarówki. Najczęściej ich strumień świetlny powoli spada, a barwa światła delikatnie się zmienia. Źródłem tego starzenia są głównie trzy czynniki: temperatura złącza półprzewodnikowego, wielkość i stabilność prądu oraz jakość zasilania w czasie.

Temperatura złącza rośnie wraz z prądem i warunkami chłodzenia. Im dioda LED gorętsza, tym szybciej degradują się materiały w strukturze półprzewodnikowej i w fosforze odpowiedzialnym za przetwarzanie światła niebieskiego na białe. Przepływ zbyt dużego prądu lub jego nagłe skoki podnoszą temperaturę do poziomów, które w danych katalogowych oznaczane są jako skrajne – przy długotrwałej pracy w takich warunkach żywotność realnie spada o połowę lub więcej.

Drugi obszar to stabilność prądu. Nawet jeśli nominalnie dioda jest zasilana poprawnie, to tętnienia, przepięcia, zapady napięcia oraz zjawisko flicker powodują cykliczne przeciążenia struktury. Na poziomie instalacji użytkownik widzi jedynie lekkie migotanie lub niestabilność jasności, ale w skali miesięcy i lat taki reżim pracy przyspiesza zużycie.

Na końcu dochodzi jakość zasilania w dłuższym okresie. Zasilacze niskiej klasy tracą parametry – kondensatory wysychają, układy zabezpieczeń przestają działać poprawnie. Przez pierwsze tygodnie wszystko wygląda dobrze, lecz po roku prąd LED-ów rośnie, pojawiają się skoki, przegrzewanie, a wraz z nim – przyspieszona degradacja taśm i paneli.

Zasilacz jako połowa systemu LED

Praktycznie każde oświetlenie LED można traktować jako układ dwóch równorzędnych elementów: źródło światła (taśma, panel, moduł COB) oraz zasilacz/driver LED. Oba muszą do siebie pasować parametrami i jakością. Wiele problemów z trwałością bierze się z przekonania, że „najważniejsza jest taśma, reszta to dodatek”.

Taśma czy panel LED jest zaprojektowany do pracy w określonym przedziale prądu i temperatury. Zasilacz ma to zapewnić w realnych warunkach: przy wahaniach napięcia sieci, przy dużej liczbie włączeń, przy różnych temperaturach otoczenia. Jeśli zasilacz robi to źle, cała konstrukcja traci sens. Nawet bardzo solidne diody wysokiej jakości nie wytrzymają długo przy regularnym przegrzewaniu czy stałym przekraczaniu dopuszczalnego prądu o 10–20%.

W projektach profesjonalnych mówi się wręcz, że zasilacz stanowi co najmniej połowę trwałości całego systemu LED. Gdy pojawia się problem, zwykle pierwszym podejrzanym jest „słaba taśma”. Po wymianie taśmy na kolejną, ale pozostawieniu tego samego budżetowego zasilacza, scenariusz się powtarza – i to jest realny koszt pozornej oszczędności.

Jak złe zasilanie skraca życie LED: typowe objawy

Przeciążona lub źle zasilana taśma LED nie musi od razu zgasnąć. Częściej obserwuje się kilka subtelniejszych, ale bardzo charakterystycznych objawów:

• przygasanie fragmentów taśmy – środkowy odcinek świeci słabiej niż początki, co może wynikać zarówno z przegrzewania, jak i zbyt wysokiego prądu przy zasilaniu tylko z jednej strony;
• zmiana barwy światła – białe diody zaczynają wpadać w odcień żółtawy lub sinawy; to sygnał degradacji fosforu i przegrzania struktury;
• migotanie przy ściemnianiu – zasilacz bez dobrej stabilizacji prądu źle współpracuje ze sterownikiem PWM lub ściemniaczem fazowym;
• głośna praca zasilacza – piszczenie, brzęczenie to często reakcja na przeciążenie lub niskiej jakości komponenty przy pracy blisko granic możliwości.

Z czasem dochodzi do lokalnych przepaleń segmentów taśm – pojedyncze odcinki przestają świecić lub zapalają się wyraźnie słabiej. Tego typu awarie bardzo często mają źródło w zasilaczu, nie w samej taśmie.

Krótki przykład z praktyki instalatora

Typowa sytuacja z domowej realizacji: w kuchni zamontowana została markowa taśma LED na 24 V, o wysokim CRI, z deklarowaną żywotnością kilkudziesięciu tysięcy godzin. Inwestor, chcąc zaoszczędzić, kupił w internecie najtańszy zasilacz „36 W” bez żadnych certyfikatów, w plastikowej obudowie. Początkowo wszystko wyglądało dobrze, ale po kilku miesiącach środkowa część taśmy nad blatem zaczęła świecić wyraźnie słabiej, a barwa była cieplejsza.

Po pomiarach okazało się, że zasilacz w rzeczywistości oddawał znacznie większy prąd niż deklarowany, a przy nagrzaniu napięcie wyjściowe rosło zamiast spadać. Po wymianie na zasilacz renomowanego producenta (o niższym nominalnym prądzie, ale z realną stabilizacją) nowa taśma działała już poprawnie. Problem nie leżał w „złej taśmie”, tylko w niesterowanym impulsowym zasilaczu niskiej jakości.

Podstawy: jak pracuje dioda LED i co musi zapewnić zasilacz

Charakterystyka LED: dioda „chce” stabilnego prądu

Dioda LED jest elementem półprzewodnikowym o bardzo stromej charakterystyce prądowo-napięciowej. W uproszczeniu: niewielka zmiana napięcia powoduje dużą zmianę prądu. Dla białej diody typowe napięcie przewodzenia to około 2,7–3,3 V, ale zmienia się ono z temperaturą, procesem produkcji i starzeniem. Dlatego dioda nie powinna być zasilana „na sztywne” napięcie, bo przy zmianie warunków prąd może „uciec” w górę.

Bez żadnej regulacji, wystarczy lekkie podniesienie napięcia (albo wzrost temperatury złącza) i prąd płynący przez diodę rośnie lawinowo. Skutkiem jest przegrzanie, a w skrajnym przypadku destrukcja struktury. To zjawisko znane jest jako thermal runaway – dodatnie sprzężenie zwrotne między temperaturą a prądem.

Bezpiecznym sposobem sterowania LED jest sterowanie prądem. Zasilacz powinien tak pracować, aby utrzymywać określony prąd w szerokim zakresie napięcia. W praktyce oznacza to użycie zasilacza stałoprądowego lub zastosowanie odpowiednich rezystorów w przypadku taśm LED zasilanych ze źródła o stałym napięciu.

Stałonapięciowe i stałoprądowe zasilacze LED

Większość rozwiązań LED na rynku dzieli się na dwie grupy:

• systemy stałonapięciowe (najczęściej 12 V lub 24 V DC) – typowe taśmy LED, moduły reklamowe, część paneli z wbudowaną elektroniką; zasilacz utrzymuje stałe napięcie, a prąd jest ograniczany przez rezystory lub miniaturowe układy na taśmie/panelu;
• systemy stałoprądowe (np. 350 mA, 500 mA, 700 mA, 1050 mA) – panele LED, moduły COB, downlighty; zasilacz utrzymuje zadany prąd, a napięcie dopasowuje się do łańcucha diod.

W systemach stałonapięciowych jakość zasilacza ma krytyczne znaczenie dla stabilności napięcia. Jeśli zasilacz podnosi napięcie ponad deklarowane 12 V lub 24 V – prąd w segmentach taśmy rośnie, diody się przegrzewają. Dodatkowo zbyt duże tętnienia na wyjściu powodują, że diody co pół okresu dostają „podbicie” prądu.

W systemach stałoprądowych kluczowa jest precyzja utrzymania prądu. Dobry zasilacz stałoprądowy nie pozwala, żeby prąd częściowo rósł przy spadku impedancji diod w miarę ich nagrzewania. Tu dużą rolę odgrywają algorytmy sterowania, zastosowane tranzystory oraz jakość sprzężenia zwrotnego w przetwornicy.

Wpływ małych zmian napięcia na prąd i temperaturę

Wyobraźmy sobie taśmę LED 24 V. Każdy segment ma swoje rezystory ograniczające prąd. Producent projektuje ją tak, aby przy 24 V płynęło np. 60 mA na segment. Jeśli zasilacz zamiast 24 V podaje 25,5 V, teoretycznie „tylko” 1,5 V więcej. W praktyce może to oznaczać kilkanaście–kilkadziesiąt procent większy prąd, a tym samym temperaturę wyższą o kilkanaście stopni.

Temperatura złącza LED ma ogromny wpływ na tempo degradacji. Orientacyjnie można przyjąć, że każde 10°C powyżej nominalnej temperatury pracy może skrócić żywotność o około połowę. Dlatego nawet pozornie niewielkie przekroczenie napięcia zasilania czy brak stabilizacji prądu w zasilaczu prowadzi do wyraźnie krótszego życia taśm i paneli.

Bezpieczne poziomy prądu dla typowych taśm i paneli

Producenci zwykle podają maksymalny prąd pracy diod lub całych modułów, a coraz częściej także zalecany prąd „nominalny” oraz prąd „obniżony” dla wydłużenia żywotności. Dla typowych rozwiązań można przyjąć kilka ogólnych zasad:

• taśmy LED 12/24 V – nie przekraczać mocy na metr deklarowanej przez producenta; lepiej dobrać zasilacz tak, aby pracował przy 70–80% swojej mocy znamionowej;
• panele i moduły COB – nie wykorzystywać pełnej mocy katalogowej diody; praca przy 70–90% prądu maksymalnego zwykle daje znacznie dłuższą żywotność;
• oświetlenie profesjonalne (biura, hale) – często stosuje się celowe obniżenie prądu o 10–20% względem maksimum, zasilacze mają funkcje tzw. underdrive, co wyraźnie wydłuża stabilny okres pracy bez widocznego spadku jasności.

Nowoczesny zasilacz LED często umożliwia regulację prądu (np. ustawienie kilku progów przełącznikiem DIP lub programowo). Dzięki temu ten sam panel można zasilać łagodniej lub agresywniej, w zależności od priorytetu: maksymalny strumień czy długowieczność.

Jakie technologie stoją za nowoczesnymi zasilaczami LED

Od transformatora toroidalnego do przetwornicy impulsowej

Starsze instalacje oświetleniowe korzystały z transformatorów toroidalnych, które obniżały napięcie z 230 V do np. 12 V AC. Takie rozwiązanie było ciężkie, duże i mało elastyczne. Dla LED-ów wymagało dodatkowego prostownika i ogranicznika prądu, a sprawność przy małych obciążeniach była przeciętna.

W nowoczesnych zasilaczach LED dominują przetwornice impulsowe, pracujące z częstotliwościami od kilkudziesięciu do kilkuset kiloherców. Zamiast dużego, ciężkiego rdzenia żelazowego stosuje się małe rdzenie ferrytowe, a energia jest „porcjowana” w bardzo krótkich impulsach, których szerokość kontroluje układ sterujący.

Takie podejście pozwala uzyskać:

• znacznie wyższą sprawność (mniej strat ciepła),
• stabilizację prądu lub napięcia z wysoką dokładnością,
• możliwość implementacji wielu funkcji dodatkowych: PFC, miękkiego startu, zabezpieczeń.

To właśnie przejście na przetwornice impulsowe otworzyło drogę do masowych, niewielkich zasilaczy LED, które można wbudować w oprawę lub ukryć w meblu, a jednocześnie zapewnić wysoką jakość zasilania diod.

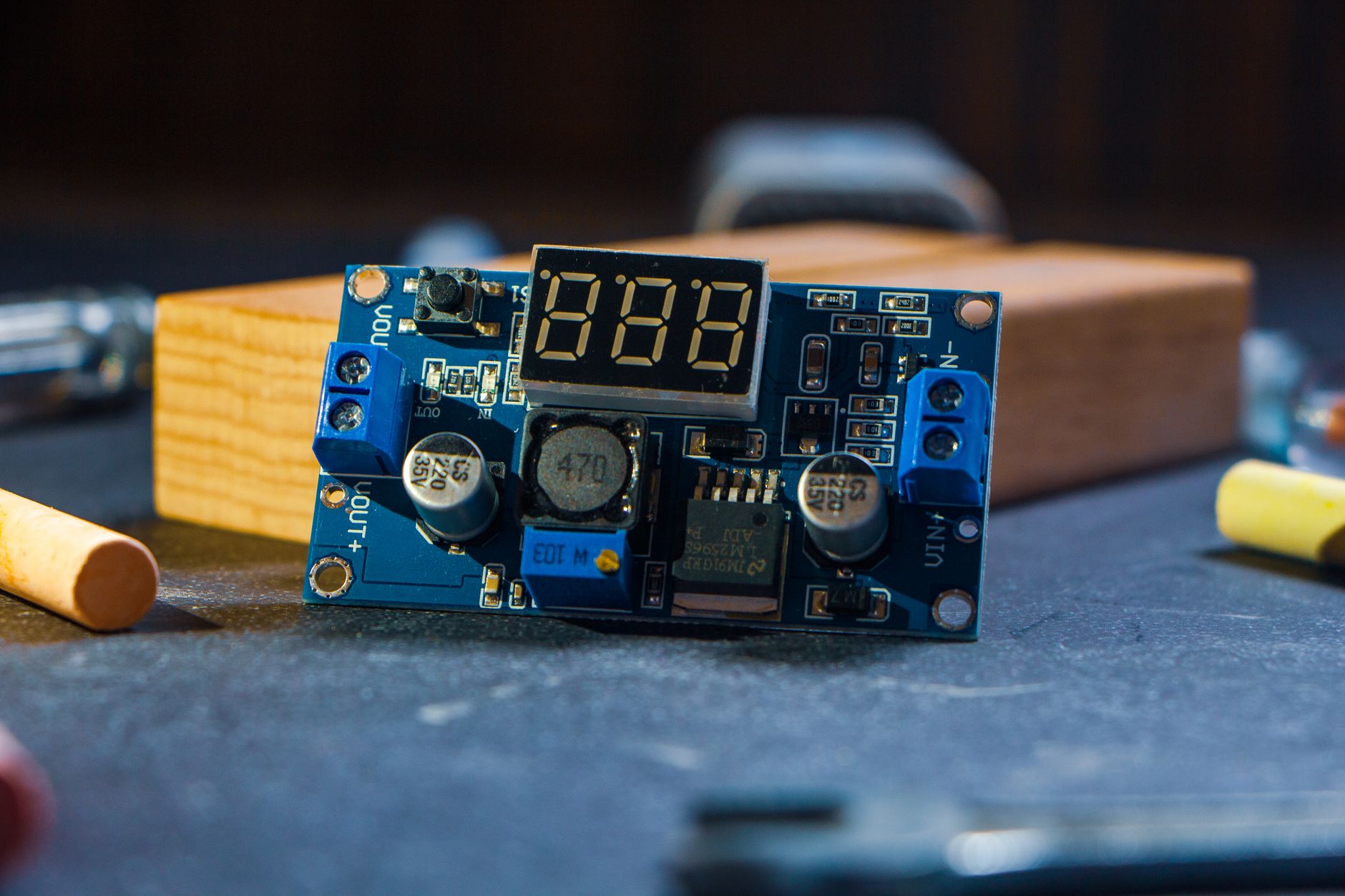

Topologie: step-down, step-up, flyback w uproszczeniu

W zależności od aplikacji stosuje się różne topologie przetwornic, ale kilka z nich przewija się w większości zasilaczy LED:

• step-down (buck) – obniża napięcie wejściowe; typowe dla zasilaczy z 24 V na prąd stały dla mniejszych modułów lub przy zasilaniu z magistral DC w instalacjach inteligentnych;
• step-up (boost) – podwyższa napięcie; stosowany rzadziej, np. w systemach bateryjnych, gdzie LED-y są zasilane z niższego napięcia akumulatora;
• topologia flyback – najczęstsza w małych i średnich zasilaczach zasilanych z sieci 230 V; umożliwia izolację galwaniczną i szeroki zakres napięć wyjściowych przy stosunkowo prostej konstrukcji;
• LLC i inne topologie rezonansowe – w większych, bardziej zaawansowanych zasilaczach o bardzo wysokiej sprawności i niskim poziomie zakłóceń.

W praktyce użytkownik nie musi znać szczegółów topologii, ale efekty ich zastosowania są odczuwalne: mniejsza ilość ciepła, mniej migotania, większa stabilność prądu. Właśnie to przekłada się na dłuższą żywotność taśm i paneli LED.

Funkcje poprawiające trwałość LED w nowoczesnych zasilaczach

Nowe generacje zasilaczy LED zawierają szereg funkcji, które nie są „gadżetami marketingowymi”, tylko realnie chronią diody przed przyspieszonym zużyciem. Do najważniejszych należą:

• miękki start (soft start) – zasilacz nie „uderza” diod pełnym prądem od pierwszej milisekundy, tylko płynnie go zwiększa. Ogranicza to udary prądowe, które szczególnie szkodzą mocnym modułom COB i długim taśmom, gdzie rozruch przy zimnym złączu mógłby generować krótkotrwałe, bardzo wysokie piki;
• zabezpieczenie nadprądowe i przeciwzwarciowe – w razie zwarcia na taśmie, uszkodzonego segmentu lub błędnego podłączenia zasilacz przechodzi w tryb ograniczenia prądu albo się wyłącza. Dzięki temu pojedyncze uszkodzenie nie „ciągnie” reszty instalacji i nie przegrzewa zdrowych odcinków;
• zabezpieczenie nadnapięciowe – pilnuje, by na wyjściu nie pojawiło się napięcie wyższe niż dopuszczalne dla danego systemu LED. Przy niektórych awariach sieci lub przy uszkodzeniu elementów wewnętrznych to właśnie ta funkcja ratuje diody przed natychmiastowym spaleniem;
• zabezpieczenie termiczne – monitoruje temperaturę zasilacza i w razie przegrzania redukuje moc lub wyłącza urządzenie. Chroni to zarówno elektronikę zasilacza, jak i LED-y, bo w warunkach wysokiej temperatury otoczenia prąd jest automatycznie obniżany;
• korekcja współczynnika mocy (PFC) – nie wpływa bezpośrednio na diody, ale odciąża instalację elektryczną, zmniejsza prądy upływu i zakłócenia w sieci. Mniej zakłóceń i mniej nagłych skoków prądu to stabilniejsze warunki pracy całego systemu oświetleniowego.

Coraz częściej te zabezpieczenia nie są tylko „zero-jedynkowe”. Zasilacz zamiast brutalnie się wyłączyć, łagodnie ogranicza prąd, sygnalizuje błąd (np. miganiem) albo wysyła komunikat do systemu sterowania. W praktyce daje to czas na reakcję serwisu, zanim diody przegrzeją się na tyle, że zaczną trwale tracić strumień świetlny.

W instalacjach, gdzie wymiana opraw jest kłopotliwa (wysokie hale, magazyny, przestrzenie handlowe), dobry zasilacz z rozbudowanym pakietem zabezpieczeń często decyduje o tym, czy po kilku latach wciąż świecą oryginalne oprawy, czy trzeba już planować ich wymianę. Oszczędność na zasilaczu „no name” zwraca się tylko na fakturze – w eksploatacji najczęściej kończy się częstszymi interwencjami i szybszą degradacją LED-ów.

Przy doborze zasilacza do taśmy lub panelu dobrze jest więc nie tylko patrzeć na moc i napięcie, ale sprawdzić także: listę zabezpieczeń, zakres temperatur pracy, możliwości regulacji prądu i deklarowaną żywotność samego zasilacza (MTBF, gwarancja). To prosta checklista, która w praktyce mocno ogranicza ryzyko, że diody „zestarzeją się” szybciej niż zakładano w projekcie.

Jeśli taśma lub panel mają świecić stabilnie przez lata, zasilacz przestaje być anonimowym „pudełkiem gdzieś w szafce”. Staje się realną częścią projektu oświetlenia – razem z doborem mocy, rezerwą prądową, sposobem chłodzenia i funkcjami zabezpieczeń. Im lepiej te elementy się zgrają, tym rzadziej wraca się do instalacji z miernikiem i drabiną.

Cyfrowe sterowniki LED i kontrola prądu w czasie rzeczywistym

Klasyczne zasilacze LED opierały się na prostych kontrolerach analogowych. Dziś coraz częściej sercem układu jest mikrokontroler lub cyfrowy kontroler PWM. Pozwala to znacznie precyzyjniej sterować prądem LED-ów i reagować na zmiany warunków pracy w czasie rzeczywistym.

Cyfrowy sterownik może:

• mierzyć prąd i napięcie wyjściowe z dużą częstotliwością i korygować wypełnienie impulsów;
• uwzględniać temperaturę wnętrza zasilacza, a w bardziej zaawansowanych systemach także temperaturę samego modułu LED (np. przez czujnik NTC na płytce LED);
• stosować profil pracy – np. chwilowo obniżać prąd, gdy temperatura przekroczy określony próg, zamiast od razu wyłączać oprawę;
• komunikować się z systemem nadrzędnym (DALI, Modbus, Zigbee, Bluetooth Mesh) i raportować parametry pracy.

Efekt jest prosty: diody nie są zasilane „na sztywno”, tylko zasilacz potrafi dynamicznie ograniczać ich obciążenie, gdy warunki robią się niebezpieczne (wysoka temperatura, zbyt wysokie napięcie sieci, przeciążenie). W praktyce wydłuża to czas, zanim LED-y zaczną zauważalnie tracić jasność.

Algorytmy kompensacji temperatury i starzenia

W nowszych zasilaczach i sterownikach LED pojawiają się funkcje, które korygują prąd lub strumień świetlny w zależności od temperatury i wieku instalacji. Producent oprawy często programuje te algorytmy jeszcze na linii produkcyjnej.

Przykładowe mechanizmy:

• kompensacja termiczna – wraz ze wzrostem temperatury obudowy oprawy lub samego modułu LED prąd jest stopniowo redukowany. Spadek jasności chwilowo rośnie, ale LED-y nie przegrzewają się ponad bezpieczny próg;
• kompensacja starzenia (lumen maintenance) – w niektórych systemach prąd na starcie jest celowo obniżony, a następnie delikatnie zwiększany w trakcie kilku pierwszych lat, aby utrzymać mniej więcej stały strumień świetlny mimo naturalnej degradacji. Zbyt agresywne „podbicie” prądu przyspieszałoby starzenie, dlatego algorytmy mają narzucone twarde limity.

Takie funkcje rzadko są widoczne w specyfikacji jako wielki slogan. Częściej kryją się pod ogólnymi określeniami „thermal management” czy „lumen maintenance control”. Dla użytkownika końcowego oznacza to, że oprawy nie „gasną” skokowo po kilku gorących sezonach, tylko wolniej tracą jasność.

Nowe materiały i konstrukcje: co zmieniło się wewnątrz zasilacza

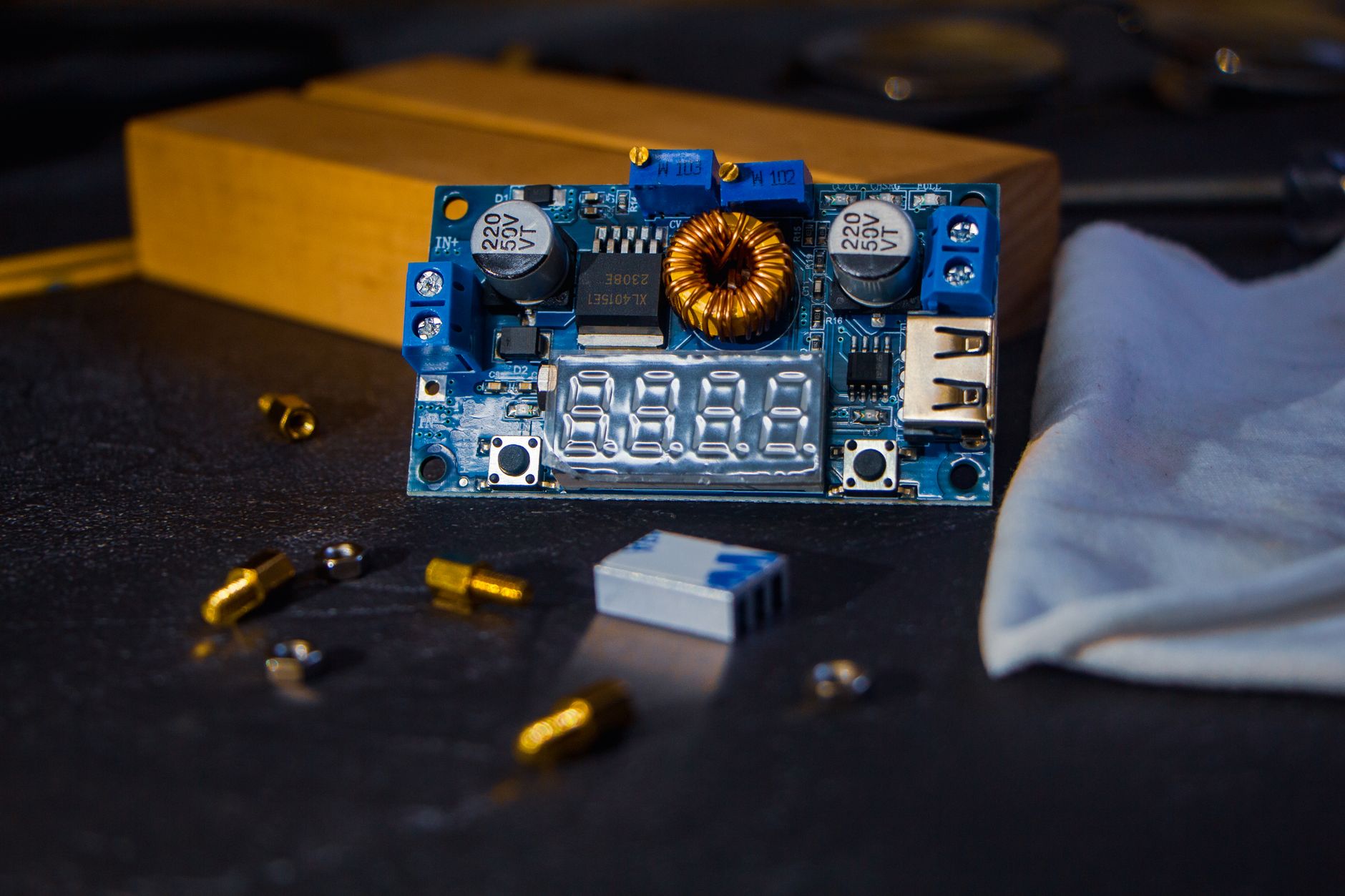

Lepsze kondensatory = mniejsze ryzyko „śmierci zasilacza przed LED-em”

Najczęstszym słabym punktem tanich zasilaczy są kondensatory elektrolityczne. Wysoka temperatura i duże tętnienia prądu sprawiają, że tracą pojemność, rośnie ich ESR, aż w końcu zasilacz zaczyna migotać lub przestaje się uruchamiać.

W nowocześniejszych konstrukcjach widać kilka wyraźnych zmian:

• stosowanie kondensatorów o podwyższonej temperaturze pracy (105°C, a w krytycznych miejscach nawet 125°C);
• świadome zwiększanie zapasu napięciowego – np. kondensator na 450 V zamiast 400 V w aplikacjach 230 VAC;
• zastępowanie części elektrolitów kondensatorami foliowymi lub polimerowymi w miejscach szczególnie narażonych na obciążenia impulsowe;
• mniejsza liczba elementów „na granicy możliwości” i większa rezerwa w parametrach (napięcie, prąd tętnień).

Moment, w którym kondensator zaczyna się sypać, często objawia się niestabilnym napięciem wyjściowym, wzrostem tętnień i migotaniem. To bezpośrednio przyspiesza zużycie LED-ów. Dlatego przy profesjonalnych instalacjach dobrze jest sięgać po zasilacze, które deklarują długą żywotność kondensatorów przy 75–80°C, a nie tylko w idealnych warunkach 40°C.

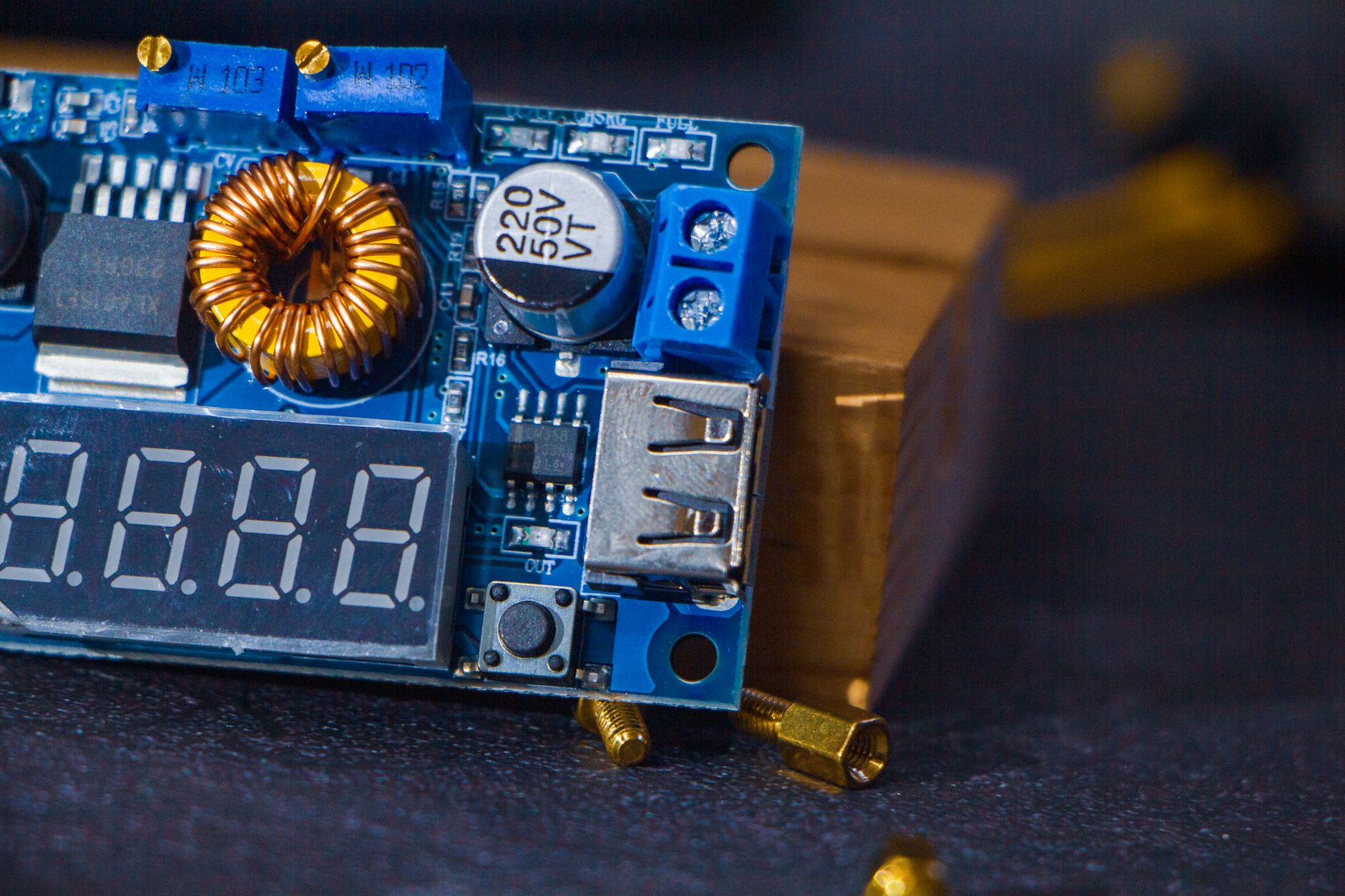

Lepsze układy chłodzenia i projekt termiczny

Zasilacz LED zawsze generuje ciepło. Pytanie, gdzie to ciepło trafia i jak szybko jest odprowadzane. W nowych konstrukcjach dużo pracy wkłada się w rozmieszczenie elementów i planowanie przepływu powietrza.

Najważniejsze zmiany konstrukcyjne w porównaniu ze starszymi modelami:

• bardziej rozsądne rozmieszczenie elementów grzejących się (tranzystory mocy, prostowniki, rezystory) z dala od kondensatorów i układów scalonych sterujących;
• stosowanie płytek wielowarstwowych z grubszą miedzią, które pełnią rolę radiatora dla elementów SMD;
• radiatory zintegrowane z obudową – aluminiowe profile, które równocześnie są elementem mocującym zasilacz do oprawy lub konstrukcji sufitu;
• lepsze prowadzenie ścieżek termicznych – stosowanie przelotek termicznych, odpowiednich pól miedzianych, past i padów termoprzewodzących.

W prostym przykładzie: dwie oprawy o identycznej mocy i sprawności mogą mieć skrajnie różną temperaturę wnętrza zasilacza – jedna 60°C, druga 80°C. Ta druga szybciej „dobije” kondensatory i podbije temperaturę modułu LED. Dobre chłodzenie zasilacza przekłada się więc bezpośrednio na niższą temperaturę złączy LED i dłuższą żywotność całego systemu.

Uszczelnienie, żywice i powłoki ochronne

Oprawy LED coraz częściej pracują w trudnych warunkach: wilgoć, pył, chemia przemysłowa. To problem nie tylko dla samej diody, ale też dla zasilacza. Korozja ścieżek, utlenianie złączy, prądy upływu po wilgotnej powierzchni – wszystko to potrafi rozjechać parametry pracy.

W nowszych zasilaczach spotyka się m.in.:

• powłoki konforemne (lakierowanie płytek) – ograniczają wpływ wilgoci i zanieczyszczeń, stabilizują parametry izolacji przy wysokiej wilgotności;
• zalewanie żywicą (potted drivers) – stosowane w zasilaczach o wysokiej szczelności (IP67, IP68); cała elektronika jest zatopiona w masie, która chroni przed wodą, wibracjami i częścią wstrząsów termicznych;
• uszczelnione przepusty kablowe i złącza, które nie wpuszczają do wnętrza wilgotnego powietrza z zewnątrz.

Dla diod LED to oznacza jedno: stabilniejsze warunki elektryczne. Zasilacz z wysoką szczelnością i dobrym zabezpieczeniem płytek mniej „pływa” napięciowo przy zmianach wilgotności czy temperatury, co ogranicza niekontrolowane wahania prądu diod.

Inteligentne zasilacze LED: funkcje „smart”, które pomagają diodom

Protokoły sterowania: DALI, 0–10 V, PWM, sieci bezprzewodowe

Zasilacz LED coraz częściej jest jednocześnie sterownikiem światła. Wspiera różne metody regulacji jasności, barwy i harmonogramów. Z punktu widzenia trwałości LED-ów kluczowe jest, aby regulacja nie powodowała gwałtownych skoków prądu ani pracy w niekorzystnych zakresach.

Najpopularniejsze formy sterowania:

• DALI / DALI-2 – cyfrowy protokół z dwukierunkową komunikacją; pozwala precyzyjnie ustawić poziom jasności z określoną rozdzielczością, bez generowania dużych tętnień prądu. Sterownik wie, jaki poziom zadał, i może kontrolować rampy rozjaśniania/ściemniania;
• 0–10 V – analogowy sygnał sterujący, prosty i wciąż popularny; jakość regulacji zależy od konstrukcji sterownika, ale dobre zasilacze filtrują sygnał tak, aby nie powodował szybkich zmian prądu LED;
• sterowanie PWM – powszechne w taśmach LED; poprawnie zaprojektowany zasilacz (lub sterownik LED) zapewnia wysoką częstotliwość PWM i strome zbocza, tak by ograniczyć straty i przegrzewanie złącza przy częściowym wysterowaniu.

W systemach bezprzewodowych (Zigbee, Bluetooth Mesh, Wi-Fi) dochodzi jeszcze warstwa komunikacji radiowej. Sam fakt „bycia smart” nie wydłuża życia diody, ale umożliwia łagodniejsze profile pracy – łagodne włączanie, nocne obniżanie strumienia, adaptacyjne ściemnianie przy braku ruchu.

Profile pracy i harmonogramy a żywotność LED

Inteligentne zasilacze i sterowniki pozwalają ustawić szczegółowe scenariusze pracy. To nie tylko komfort użytkownika, ale też narzędzie do realnego odciążenia diod.

Typowe strategie:

• ściemnianie nocne – w biurach, na parkingach czy w magazynach stosuje się obniżenie poziomu jasności w godzinach małego ruchu. LED-y przez większość czasu pracują z prądem niższym niż maksymalny, co mocno wydłuża ich życie;
• ściemnianie zależne od natężenia światła dziennego – przy dużych przeszkleniach lub świetlikach zasilacz/sterownik współpracuje z czujnikami światła. W słoneczny dzień diody są odciążone, nie „przepalają” strumienia, którego i tak nikt nie odczuje;
• adaptacyjne profile temperatury barwowej (tunable white) – zmiana barwy światła w ciągu dnia jest połączona z regulacją prądu, tak aby w skrajnych ustawieniach nie przeciążać poszczególnych kanałów LED (ciepłego lub zimnego).

W praktyce często wychodzi tak, że nominalny „czas świecenia” oprawy (np. 12 godzin na dobę) nie przekłada się na 12 godzin pełnego obciążenia. Dzięki inteligentnym profilom duża część doby to praca przy obniżonym prądzie, a więc i wolniejsze starzenie LED-ów.

Monitorowanie parametrów i predykcyjne utrzymanie

Coraz więcej zasilaczy LED w wersjach „pro” pozwala odczytać parametry pracy: liczbę godzin, temperaturę, liczbę cykli włączeń, historię błędów. Dane są wysyłane do systemu BMS lub aplikacji producenta.

Na tej podstawie można:

• zidentyfikować oprawy pracujące w szczególnie trudnych warunkach (ciągłe wysokie temperatury, częste przeciążenia);
• z wyprzedzeniem zaplanować wymianę zasilacza w oprawach, w których parametry sugerują zbliżającą się awarię;
• korygować profile pracy (obniżyć maksymalny poziom ściemniania, zmienić harmonogram, poprawić wentylację w danym pomieszczeniu).

Dzięki temu diody rzadziej przeżywają dramatyczne „do końca mocy, aż do awarii”. Zasilacze są wymieniane wcześniej, zanim zaczną generować niestabilne napięcia i tętnienia. LED-y pracują cały czas w stosunkowo czystych warunkach zasilania, co przekłada się na długotrwałą stabilność strumienia.

Stabilność napięcia i prądu a długotrwała degradacja LED

Dlaczego tętnienia prądu (ripple) są groźniejsze niż się wydaje

W specyfikacjach zasilaczy często podawany jest parametr ripple & noise – tętnienia i szumy napięcia/prądu na wyjściu. W przypadku LED-ów ma to bezpośredni wpływ na pracę złącza.

Jeśli tętnienia są wysokie, dioda w każdej milisekundzie doświadcza małych skoków prądu. Średnia moc może być w normie, ale lokalne piki przyspieszają procesy degradacyjne w materiale półprzewodnikowym i w luminoforze. Przy częstotliwości sieci (100 Hz) dochodzi jeszcze czynnik migotania widocznego dla ludzkiego oka.

Nowoczesne zasilacze LED dążą do:

• niskiego ripple (np. <5–10% dla prądu LED),
• filtrowania zakłóceń o wysokiej częstotliwości po stronie wyjściowej,
• stabilnej pracy w szerokim zakresie obciążenia, bez gwałtownego wzrostu tętnień przy niższym obciążeniu.

Różnicę widać dopiero po kilku latach: moduły zasilane z „czystego” źródła światła wolniej żółkną, mniej tracą na jasności i rzadziej wykazują lokalne przegrzania czy przebarwienia.

Praca poza optymalnym zakresem napięcia i prądu

Taśmy i panele LED projektowane są dla konkretnego zakresu prądu i – przy rozwiązaniach na stałe napięcie – dla określonego zakresu napięcia na segment. Jeśli zasilacz „pływa” z napięciem lub źle ogranicza prąd, diody częściej wchodzą w obszar pracy, w którym gwałtownie rosną straty cieplne.

Typowe sytuacje problemowe:

• zasilacz „12 V” dający w szczycie 13–14 V – przy tanich modelach bez stabilizacji napięcia taśmy LED są stale lekko przegrzewane; początkowo świecą „ładnie mocno”, po roku–dwóch zaczynają się przebarwienia i lokalne przygaszenia segmentów;
• zasilacz prądowy z za wysokim prądem nominalnym – moduły LED niby „przyjmują” ten prąd, ale pracują tuż powyżej swojej optymalnej charakterystyki; w praktyce skraca to życie nawet o kilkadziesiąt procent;
• zasilanie długich ciągów taśm z jednego końca – przy wyższym napięciu na początku linii i spadkach na końcu część diod jest chronicznie przegrzewana, a część niedoświetlona; oba skraje pracują poza optymalnym oknem.

Przy doborze zasilacza ważne jest dopasowanie nie tylko mocy, ale też dokładnego poziomu napięcia i prądu. Nowsze konstrukcje oferują regulację prądu wyjściowego (tzw. programmable current) lub wybór zakresu napięcia za pomocą przełączników DIP. Pozwala to „wstrzelić się” w zalecenia producenta modułu LED zamiast pracować na stałych, przypadkowo dobranych parametrach.

W instalacjach modernizowanych (retrofit) często pojawia się pokusa, żeby „podpiąć pod to, co jest”. Tymczasem wymiana świetlówek czy modułów LED bez zmiany zasilacza prowadzi do lat pracy w podwyższonej temperaturze złącza albo w zakresie prądów, przy których luminofor wyraźnie szybciej traci wydajność. Takie efekty nie wyjdą po tygodniu, ale po kilku sezonach widać już różnicę między oprawą z odpowiednio dobranym driverem a tą „na starym zasilaczu”.

Kiedy projekt jest jeszcze na papierze, najbezpieczniej założyć pewien margines w dół: dobrać prąd nieco niższy niż maksymalny dopuszczalny dla diody i upewnić się, że zasilacz ma stabilną charakterystykę w całym zakresie temperatur otoczenia. Z pozoru traci się odrobinę strumienia świetlnego, w zamian zyskuje stabilność kolorystyki, mniejsze tempo degradacji i spokój na długie lata eksploatacji.

Nowoczesny zasilacz LED przestaje być „czarnym pudełkiem”, a staje się świadomie dobranym elementem całego układu. Od jakości jego projektu, materiałów i algorytmów sterowania zależy, czy taśmy i panele będą świecić długo, równo i przewidywalnie, czy też po dwóch–trzech latach zaczną przypominać losową zbieraninę plam o różnych odcieniach i jasności.

Jak dobrać zasilacz LED do taśmy i panelu, żeby nie skracać im życia

Stałe napięcie czy stały prąd – podstawowa decyzja

Większość taśm LED 12 V i 24 V pracuje z zasilaczami stałonapięciowymi, panele i moduły COB – najczęściej ze zasilaczami stałoprądowymi. Pierwszy krok to dopasować typ zasilacza do rodzaju źródła światła, a nie odwrotnie.

Prosty schemat postępowania:

• jeśli na produkcie dominują oznaczenia V (12 V, 24 V, 48 V) i dopisek „DC”, to zasilacz ma być stałonapięciowy, a regulacja prądu odbywa się poprzez rezystory na taśmie lub w panelu;
• jeśli w danych technicznych jest podany prąd w mA lub A (np. 350 mA, 700 mA, 1050 mA) oraz przedział napięcia wyjściowego, to stosuje się zasilacz stałoprądowy;
• gdy producent dopuszcza oba tryby (tzw. CV+CC), trzeba dokładnie przeczytać notę – w jakim zakresie napięcia prąd ma być ograniczony, a kiedy układ wchodzi w tryb stałonapięciowy.

Łączenie taśm LED z „pierwszym lepszym” driverem prądowym lub panelu COB z zasilaczem 12 V kończy się przegrzewaniem, migotaniem albo niestabilnym startem. Złącza półprzewodnikowe latami pracują poza zakładanym punktem pracy, co przyspiesza utratę strumienia i kolorystyki.

Moc zasilacza – ile zapasu jest naprawdę potrzebne

Zbyt słaby zasilacz przeciąża się i grzeje. Zbyt mocny pracuje daleko od optymalnego punktu sprawności. Oba warianty skracają życie LED-ów, chociaż w różny sposób.

Praktyczne zasady doboru mocy dla zasilaczy stałonapięciowych:

• zsumuj moc wszystkich odbiorników (taśm, modułów) przy założonym maksymalnym poziomie ściemniania;
• dodaj 20–30% zapasu na straty w przewodach, tolerancję produkcyjną taśm i podwyższoną temperaturę otoczenia;
• sprawdź w karcie katalogowej, w jakim zakresie obciążenia zasilacz ma najwyższą sprawność – najlepiej celować w 50–80% mocy znamionowej przy typowej pracy.

Dla zasilaczy stałoprądowych liczy się głównie prąd wyjściowy, ale nie można ignorować mocy:

• oblicz moc z P ≈ U_śr × I w oparciu o podany przedział napięcia roboczego modułu LED;
• uwzględnij, że wraz z temperaturą napięcie przewodzenia spada, a część mocy może zamienić się w ciepło wewnątrz zasilacza, jeśli ten pracuje blisko limitu.

Zbyt mały zapas skutkuje częstym przechodzeniem drivera w tryb zabezpieczeń (restarty, miganie). Zbyt duży – niską sprawnością, wyższą temperaturą elementów biernych i gorszym PF przy częściowym obciążeniu. Po kilku latach wychodzi to w postaci zwiększonego ripple, który dobija LED-y.

Dopasowanie prądu do rekomendacji producenta LED

Diody mają podany prąd maksymalny i często także prąd znamionowy. Pierwszy mówi „ile wytrzymają w testach”, drugi – „ile przyjmują w normalnej pracy”. Różnica przekłada się bezpośrednio na żywotność.

Kilka praktycznych progów, których dobrze się trzymać:

• dla taśm LED o nieznanym pochodzeniu bezpieczniej przyjąć, że nie należy przekraczać 80–90% prądu wynikającego z mocy deklarowanej na metr;
• dla markowych modułów COB i liniowych warto trzymać się prądu znamionowego z datasheetu, a gdy priorytetem jest trwałość – zejść o 5–10% niżej;
• w oprawach z ograniczonym chłodzeniem (zamknięte sufity, małe puszki) sensowne jest dodatkowe „ścięcie” prądu o kolejne kilka procent.

Nowoczesne zasilacze z programowalnym prądem (DIP, NFC, rezystor zewnętrzny) umożliwiają precyzyjne ustawienie wartości. Warto z tego korzystać zamiast kupować jeden „uniwersalny” driver 700 mA do wszystkiego i zapinać do niego różne moduły „bo świeci”.

Spadki napięcia na przewodach i długie odcinki taśm

Przy długich odcinkach taśm LED nie zabija ich jednoznacznie zasilacz, tylko zbyt cienkie przewody i zasilanie z jednego końca. Na początku linii diody są przegrzewane, na końcu niedoświetlone. Obie grupy pracują w niewłaściwym punkcie.

Prosty schemat postępowania przy instalacjach liniowych:

• dla taśm 12 V nie przekraczaj 5 m zasilanych z jednego końca, jeśli producent nie podaje inaczej;
• dla taśm 24 V praktycznym limitem wciąż pozostaje 7–10 m, przy czym powyżej kilku metrów zasilaj z obu stron albo co kilka metrów;
• dobierz przekrój przewodów tak, by spadek napięcia nie przekraczał 3–5% napięcia nominalnego na najdalszym odcinku;
• przy większych długościach rozważ zasilanie rozproszone – kilka mniejszych zasilaczy bliżej odbiorników zamiast jednego dużego w rozdzielni.

W praktyce często pomaga prosta próba: pomiar napięcia na początku i na końcu taśmy pod obciążeniem. Różnica kilku woltów na taśmie 12 V to sygnał, że część diod jest stale przeciążona, a zasilacz mimo nominalnie poprawnego napięcia przyczynia się do nierównego starzenia.

Środowisko pracy zasilacza – temperatura, wilgotność, zabudowa

Driver LED może być bardzo dobry na papierze, ale w rzeczywistości pracować w warunkach, których producent nie przewidział. Wysoka temperatura otoczenia przyspiesza degradację kondensatorów i zwiększa ripple. Wilgoć z kolei powoduje korozję ścieżek, przebicia i błędy sterowania.

Przy doborze miejsca montażu zasilacza warto zrobić krótką checklistę:

• sprawdź zakres temperatury pracy w karcie katalogowej i porównaj z realnymi warunkami w suficie, oprawie czy rozdzielni;
• zostaw przestrzeń na konwekcję wokół zasilacza – unikaj „upchania” kilku driverów w małym, szczelnym pudełku;
• dla wilgotnych pomieszczeń (łazienki, baseny, zewnętrzne elewacje) stosuj zasilacze o odpowiedniej klasie IP lub montuj je w suchych przestrzeniach i prowadź tylko niskonapięciowe wyjście do opraw;
• w oprawach zabudowanych upewnij się, że temperatura na obudowie zasilacza nie przekracza wartości podanych przez producenta przy typowej pracy.

Jeżeli driver pracuje na granicy temperatury, jego parametry wyjściowe zaczynają pływać szybciej. Po 2–3 latach taka instalacja wygląda jak przypadkowa mieszanka – część modułów świeci normalnie, część wyraźnie słabiej lub z inną barwą, choć wszystkie są „na jednej linii”.

Zakłócenia z sieci i kompatybilność elektromagnetyczna

Zasilacz LED to przetwornica impulsowa. Jeśli po stronie wejściowej trafia na duże zakłócenia lub niestabilne napięcie sieciowe, musi je skompensować. Tańsze konstrukcje robią to kosztem stabilności po stronie wyjściowej.

Na etapie projektu instalacji warto zwrócić uwagę na kilka kwestii:

• w obiektach z dużą ilością napędów, falowników i spawarek stosuj zasilacze o lepszej klasie odporności EMC oraz dodatkowe filtracje po stronie sieci;
• unikaj prowadzenia kabli niskonapięciowych LED równolegle na długich odcinkach z przewodami zasilającymi urządzenia o dużej zmienności obciążenia;
• dla długich linii niskonapięciowych rozważ dodatkowe filtry LC przy końcach albo przy najbardziej wrażliwych modułach LED.

Zakłócenia pojawiające się na wyjściu przetwornicy często są poza pasmem widzialnego migotania, ale nadal obciążają złącza diod. W statystykach serwisowych widać potem „dziwne” przypadki szybkiej degradacji tylko w jednym skrzydle hali produkcyjnej, akurat tam, gdzie obok pracują ciężkie maszyny.

Dobór zasilacza do ściemniania – spójność systemu

Jeśli instalacja ma pracować ze ściemnianiem, zasilacz musi być częścią jednego ekosystemu ze sterownikami, czujnikami i systemem nadrzędnym. Improwizowane mieszanki „byle działało” kończą się niefajnymi efektami na LED-ach.

Przy projektowaniu systemu ściemniania zwróć uwagę na kilka punktów:

• dobierz ten sam typ interfejsu sterowania (DALI, 0–10 V, PWM) dla wszystkich zasilaczy w jednej strefie;
• upewnij się, że minimalny poziom ściemniania zasilacza jest zgodny z wymaganiami – jeśli driver „zdycha” poniżej 10%, LED-y będą raz świecić, raz gasnąć;
• sprawdź, jak zasilacz zachowuje się przy szybkich zmianach poziomu – czy implementuje soft-start, rampy prądu, czy reaguje skokowo;
• w systemach z PWM porównaj częstotliwość i kształt przebiegu dla różnych driverów, tak aby nie mieszać urządzeń o bardzo różnych parametrach w jednej przestrzeni.

Niewłaściwie dobrane sterowanie potrafi „tymczasowo” przekraczać bezpieczne parametry prądowe w trakcie przełączania trybów lub scen. Na oscyloskopie widać to jako strome piki ponad nominalny poziom – dla diody to setki tysięcy drobnych uderzeń cieplnych w skali roku.

Przykład z praktyki – ta sama taśma, dwa różne zasilacze

W jednym z biur zamontowano identyczne taśmy LED w dwóch sąsiednich korytarzach. W pierwszym użyto markowych zasilaczy 24 V z niskim ripple i zasilaniem taśmy co 5 m, w drugim – tańszych jednostek „24 V” bez stabilizacji, z zasilaniem tylko z jednego końca. Po około trzech latach:

• w pierwszym korytarzu strumień spadł zauważalnie, ale równomiernie, bez przebarwień i „dziur” w liniach;
• w drugim korytarzu początkowe odcinki taśmy były wyraźnie ciemniejsze, miejscami żółte, z kilkoma wypalonymi segmentami – mimo że diody pochodziły z tej samej partii produkcyjnej.

Różnicę zrobił wyłącznie dobór i sposób podania zasilania. Same taśmy były identyczne. Ten typ sytuacji dobrze pokazuje, jak mocno realna trwałość LED zależy od jakości drivera i całej architektury zasilania, a nie od deklaracji „50 000 h” na pudełku z taśmą.

Stabilność prądu i napięcia a tempo starzenia diod

Degradacja strumienia świetlnego LED-ów nie rośnie liniowo z czasem, tylko z ilością „stresu”, jaki dostają. Ten stres to nie tylko sama wartość prądu, ale także wahania, piki i tętnienia, które serwuje im zasilacz.

W uproszczeniu LED-y nie lubią trzech rzeczy:

• długotrwałego przekroczenia prądu znamionowego, nawet o kilka–kilkanaście procent;
• dużego ripple prądu/napięcia w niskich częstotliwościach (kilkadziesiąt–kilkaset Hz);
• krótkich, ale powtarzających się pików prądowych, np. przy załączaniu lub gwałtownym ściemnianiu.

Zasilacz o dobrych parametrach ogranicza każdy z tych trzech czynników. Tani driver często mieści się „średnio” w normach, ale generuje sporo śmieci na wyjściu. Na początku instalacja świeci poprawnie, lecz po kilku tysiącach godzin różnica w jasności względem lepszej przetwornicy jest już wyraźna.

Tętnienia (ripple) – kiedy zaczyna się problem

Producenci driverów podają ripple typowo w procentach prądu wyjściowego lub napięcia. Dla trwałości LED istotne są zarówno wartość RMS, jak i składowe w niższych częstotliwościach. Im większa amplituda zmian, tym więcej cykli nagrzewania i chłodzenia złącza.

Przydatne punkty odniesienia dla driverów prądowych do oświetlenia ogólnego:

• <10% ripple – bardzo dobre warunki pracy diod, mniejszy stres termiczny;
• 10–20% ripple – akceptowalne w tańszych oprawach, ale przy podbitym prądzie przyspiesza starzenie;
• >20% ripple – zauważalna różnica w trwałości przy długiej eksploatacji, szczególnie w wysokich temperaturach.

Jeśli karta katalogowa zasilacza w ogóle nie podaje ripple, jest duże ryzyko, że parametry będą przeciętne lub słabe. W projektach, gdzie LED-y mają pracować po kilkanaście godzin dziennie, lepiej od razu szukać jednostek z deklarowanym, niskim poziomem tętnień.

Praca powyżej i poniżej napięcia optymalnego

W taśmach z rezystorami i modułach napięciowych kluczowe jest to, jak blisko górnego zakresu napięcia pracuje zasilacz. Jeśli przy nominalnych 24 V driver oddaje realnie 25–26 V bez obciążenia, a przy małym obciążeniu jeszcze więcej, rezystory i diody odczują to natychmiast.

Z drugiej strony zbyt niskie napięcie wyjściowe powoduje:

• niedosterowanie części segmentów;
• nierówny rozkład prądu między odcinkami taśmy lub równoległymi gałęziami;
• lokalne punkty pracy daleko od optimum, skutkujące niższą sprawnością i podwyższoną temperaturą niektórych elementów.

Dlatego przy dłuższych liniach dobrze jest sprawdzić napięcie pod obciążeniem na końcach instalacji i dobrać driver tak, żeby w realnych warunkach trzymał się w granicach 95–105% napięcia nominalnego modułów.

Impulsy rozruchowe i soft-start

Wiele zasilaczy impulsowych przy załączaniu generuje krótkie, ale wysokie piki napięcia i prądu. W większości zastosowań mieszczą się one w marginesach bezpieczeństwa, jednak przy częstym włączaniu/wyłączaniu (sale konferencyjne, biura, korytarze z czujnikami ruchu) taki scenariusz potrafi skrócić życie modułów.

Nowocześniejsze drivery LED stosują różne formy soft-startu:

• płynne narastanie prądu do wartości nominalnej;
• ograniczenie szybkości narastania napięcia na wyjściu (slew rate control);
• wewnętrzne układy opóźniające start do momentu ustabilizowania się napięcia na kondensatorach wejściowych.

W praktyce dobrze jest zwrócić uwagę, czy producent wprost deklaruje soft-start i testy przy częstym przełączaniu. W instalacjach z czujnikami ruchu lub sterowaniem scenami to robi realną różnicę w żywotności LED-ów.

Nowe technologie w zasilaczach LED – co siedzi w środku

Choć z zewnątrz większość driverów wygląda podobnie, w środku zaszła duża zmiana. Pojawiły się nowe tranzystory mocy, lepsze topologie przetwornic oraz bardziej zaawansowane układy sterujące. Dzięki temu udało się ograniczyć straty, temperatury i tętnienia – czyli trzy główne źródła problemów z trwałością LED.

Przetwornice z tranzystorami GaN i SiC

Coraz częściej w zasilaczach LED stosuje się tranzystory z azotku galu (GaN) lub węglika krzemu (SiC). Pracują one z wyższą częstotliwością przełączania i mają mniejsze straty niż klasyczne MOSFET-y krzemowe.

Co to daje w praktyce:

• mniejsze rozmiary elementów indukcyjnych i pojemności – driver może być mniejszy przy tej samej mocy;
• niższe straty na przełączaniu, czyli niższą temperaturę w środku zasilacza;
• łatwiejszą filtrację zakłóceń i ripple dzięki wyższej częstotliwości pracy.

Dla LED-ów przekłada się to na stabilniejsze napięcie/prąd oraz wolniejsze starzenie elementów biernych (szczególnie kondensatorów). Zasilacz dłużej „trzyma parametry”, więc diody nie dostają po kilku latach niespodziewanej dawki dodatkowego ripple.

Topologie o wysokiej sprawności i korekcji mocy

W nowoczesnych driverach standardem stały się:

• topologie z aktywną korekcją współczynnika mocy (PFC),
• przetwornice LLC lub flyback z zaawansowaną kontrolą prądu i napięcia,
• wielostopniowe układy regulacji ograniczające obciążenie kondensatorów.

Wysoka sprawność (90% i więcej) to nie tylko mniejszy rachunek za energię, ale przede wszystkim niższa temperatura wewnątrz zasilacza. Chłodniejsze kondensatory wolniej wysychają, ich ESR rośnie wolniej, a ripple na wyjściu nie „puchnie” tak szybko.

Przy porównywaniu driverów o tej samej mocy dobrze jest zestawić:

• deklarowaną sprawność przy typowym obciążeniu (70–100% mocy);
• PF (power factor) – im bliżej 1, tym zwykle lepsze układy PFC i stabilniejsza praca przy zakłóceniach sieci;
• klasę THD (zniekształcenia prądu), co pośrednio mówi o jakości sekcji wejściowej.

Zasilacze o wysokiej sprawności i dobrym PFC wolniej się „sypią” i rzadziej generują problemy na taśmach i panelach po kilku latach eksploatacji.

Mikrokontrolery w driverach – korekcje i diagnostyka

W wielu zasilaczach LED pojawiły się proste mikrokontrolery lub dedykowane układy cyfrowe. Nie służą one tylko do obsługi interfejsów sterowania (DALI, 0–10 V), lecz także do monitorowania parametrów pracy.

Takie drivery mogą:

• mierzyć temperaturę wewnętrzną i obniżać prąd wyjściowy przy przegrzaniu (thermal foldback);
• korygować prąd w funkcji napięcia sieci, tak by utrzymać stabilny strumień LED;
• sygnalizować przeciążenie, zwarcie czy błędy komunikacji do systemu nadrzędnego.

Jeżeli instalacja ma pracować krytycznie długo (hotele, biura klasy premium, obiekty użyteczności publicznej), wybór driverów z takimi funkcjami zmniejsza ryzyko, że LED-y pracują latami w warunkach odbiegających od nominalnych, bez żadnego sygnału ostrzegawczego.

Inteligentne zasilacze LED i funkcje „smart”

Nowoczesne drivery LED coraz częściej są elementem systemu sterowania, a nie tylko biernym źródłem prądu. Komunikują się z siecią, raportują parametry, a czasem same potrafią korygować tryb pracy w czasie rzeczywistym.

Komunikacja: DALI, DALI-2, D4i, BLE, Zigbee

Standardem w obiektach komercyjnych stał się DALI i jego nowsze odmiany (DALI-2, D4i). W segmentach mieszkaniowych pojawia się też BLE, Zigbee czy Thread wbudowane w moduł zasilacza lub dołączony sterownik.

W kontekście trwałości LED istotne jest, że zasilacz z komunikacją:

• ma ściśle zdefiniowane profile ściemniania, co ogranicza przypadkowe przeciążenia przy dynamicznych zmianach poziomu;
• często udostępnia odczyt temperatury, czasu pracy i liczby cykli włącz/wyłącz – można realnie ocenić „zużycie” instalacji;
• umożliwia zdalne obniżenie prądu w wybranych strefach, gdy np. warunki chłodzenia są gorsze niż przewidywano.

W oprawach z certyfikacją D4i dodatkowo standard określa sposób przechowywania danych o driverze i oprawie, co ułatwia późniejszą wymianę komponentów bez ryzyka niedopasowania parametrów prądowych.

Programowanie prądu i charakterystyki pracy

Drivery programowalne (DIP-switch, NFC, magistrala cyfrowa) pozwalają ustawić nie tylko wartość prądu, ale także charakterystykę ściemniania czy profile pracy w czasie. Dla LED-ów to realny zysk, bo instalację można „dostroić” do warunków, zamiast jechać wszędzie na 100%.

Przy uruchamianiu opraw wymierne korzyści daje prosty scenariusz:

• pomiar temperatury modułu LED po 1–2 godzinach pracy przy prądzie nominalnym;
• jeżeli temperatura jest blisko limitu producenta, zjechanie prądu o 5–10% poprzez zaprogramowanie drivera;
• ponowny pomiar i zapis ustawień jako domyślnych dla danej serii opraw.

Takie podejście często wydłuża czas do widocznej degradacji o kilka lat, przy minimalnej różnicy w strumieniu startowym (subiektywnie niezauważalnej dla użytkownika).

Funkcje ochronne – co naprawdę działa, a co jest marketingiem

Na etykietach pojawiają się skróty: OVP, OCP, OTP, SCP (ochrona przed przepięciem, nadprądem, przegrzaniem, zwarciem). W kontekście trwałości LED istotne jest, jak te funkcje są zaimplementowane.

Dobre zasilacze:

• przy przegrzaniu powoli obniżają prąd (foldback), zamiast skokowo wyłączać i włączać wyjście;
• przy przeciążeniu utrzymują prąd na bezpiecznym poziomie, zamiast „pompować” w LED-y maksymalny możliwy impuls do momentu zadziałania zabezpieczenia;
• przy zwarciu zachowują się stabilnie i startują poprawnie po usunięciu usterki, bez kolejnych pików rozruchowych.

Warto zerknąć w kartę katalogową na opis zachowania przy błędach, a nie tylko listę skrótów. Dobrze opisane profile zabezpieczeń świadczą zwykle o dopracowanym driverze, który nie zrobi diodom „krzywdy” w nietypowych sytuacjach.

Jak dobrać zasilacz, żeby nie skracać życia taśm i paneli

Dobór drivera można sprowadzić do kilku kroków, które robią największą różnicę dla trwałości LED. Chodzi o to, by nie tylko „zadziałało na starcie”, ale by parametry były stabilne w czasie.

Prosty algorytm doboru zasilacza do taśmy LED

Dla klasycznych taśm 12/24 V praktyczny schemat wygląda tak:

1. Policz realną długość taśmy i sumaryczną moc przy napięciu nominalnym (np. 10 m × 9,6 W/m = 96 W).
2. Dodaj 20–30% zapasu mocy – przy 96 W wybierz driver 120–150 W.
3. Sprawdź w karcie, czy zasilacz trzyma napięcie pod obciążeniem blisko 12/24 V.
4. Dla instalacji powyżej kilku metrów podziel system na sekcje z osobnym zasilaniem lub zasilaniem wielopunktowym.
5. Wybierz model z deklarowanym, niskim ripple (najlepiej <10–15%) i zakresem temperatury pracy odpowiadającym warunkom w suficie lub wnęce.

Jeżeli taśma ma być ściemniana, od razu dobierz wersję dimmable z odpowiednim interfejsem sterowania. Nie ma sensu kupować „gołego” drivera i ratować się tanimi sterownikami PWM na wyjściu – łatwo wtedy o artefakty i dodatkowe tętnienia.

Dobór drivera prądowego do paneli i modułów COB

W panelach i modułach COB kluczowy jest prąd, nie moc. Procedura doboru jest podobna, ale z innym punktem startowym:

1. Sprawdź w datasheecie prąd znamionowy LED (np. 350 mA, 700 mA, 1050 mA) i zakres napięcia przy tym prądzie.
2. Dobierz driver, którego zakres napięcia wyjściowego obejmuje sumaryczne napięcie modułu lub szeregu modułów (np. moduł 30–36 V, dwa w szeregu → szukamy drivera 60–72 V).
3. Ustaw lub wybierz wersję o prądzie wyjściowym równym lub niższym od znamionowego (np. do modułu 700 mA sensownie dać 600–700 mA, a nie 800 mA „bo będzie jaśniej”).
4. Sprawdź, czy driver obsługuje tryb ściemniania, który faktycznie wykorzystasz (DALI, 0–10 V, fazowe) i jak zachowuje się przy małych poziomach (brak migotania, płynne zejście).
5. Porównaj ripple prądu i klasę izolacji/stopień ochrony IP do warunków pracy panelu (wilgotność, temperatura, dostęp powietrza).

Przy kilku modułach w jednej oprawie lepiej unikać kombinacji szeregowo-równoległych bez wyraźnych wskazówek producenta. Jeżeli już taki układ jest konieczny, używa się zwykle driverów z osobnymi wyjściami lub gotowych modułów z wbudowanym balansem prądu, inaczej część diod przejmie większe obciążenie i zestarzeje się przed czasem.

Dobrym nawykiem jest też „odpuszczenie” kilku procent prądu wobec maksimum z karty katalogowej LED. Różnica w strumieniu startowym jest minimalna, za to temperatura złącza potrafi spaść o kilka stopni, co znacząco wydłuża czas do wyraźnego spadku jasności i zmiany barwy.

Czego unikać przy doborze zasilacza

Problemy z trwałością LED często biorą się nie z braku wiedzy, tylko z kilku pozornie drobnych oszczędności. W praktyce lepiej od razu skreślić z listy rozwiązania, które generują kłopoty po roku–dwóch.

Najczęstsze błędy:

• dobór zasilacza „na styk” mocy, bez zapasu na temperaturę otoczenia i starzenie kondensatorów;
• łączone w jedną linię długie odcinki taśmy, zasilane tylko z jednego końca, co wymusza wyższe napięcie i grzeje pierwsze sekcje;
• zasilacze niskiej jakości w miejscach trudno dostępnych serwisowo (sufity podwieszane, zabudowy meblowe);
• mieszanie zasilaczy różnych typów i producentów w jednej oprawie lub ciągu, bez kontroli parametrów prądowych i napięciowych.

Jeżeli instalacja ma pracować długo, lepiej ograniczyć liczbę modeli driverów w projekcie, za to dobrać je świadomie: sprawność, temperatura pracy, ripple, realna gwarancja i dostępność zamienników po kilku latach.

Świadome podejście do zasilacza – od doboru topologii, przez jakość komponentów, po sposób sterowania i zabezpieczenia – przekłada się bezpośrednio na to, jak długo taśmy i panele zachowają swoją jasność i kolor. Diody same w sobie potrafią pracować latami; to, czy wykorzystają ten potencjał, zależy w dużej mierze od „czarnej skrzynki” obok nich.
