Bezpieczna wymiana osprzętu elektrycznego: gniazd, łączników i puszek bez ryzyka porażenia

Zasada „zero zgadywania” i warunki startowe

Najbardziej ryzykowny moment przy wymianie gniazda, łącznika (włącznika światła) albo pracy w puszce nie zaczyna się przy śrubokręcie, tylko wcześniej: gdy człowiek zakłada, że „to na pewno ten bezpiecznik” albo że „kolory przewodów na pewno są zgodne”. Bezpieczna wymiana osprzętu elektrycznego to gra w procedurę: każdy krok ma warunek przejścia dalej. Jeśli warunek nie jest spełniony, zatrzymujesz pracę – bez improwizacji.

Granica tej pracy jest prosta: mowa o wymianie osprzętu bez zmiany instalacji. Czyli: zdejmujesz stary osprzęt, oceniasz przewody, przygotowujesz końcówki, podłączasz nowy osprzęt w ten sam sposób funkcjonalny, montujesz i testujesz. Jeśli w trakcie wychodzi, że trzeba „coś przerobić” (dołożyć żyłę, zmienić układ połączeń, ratować stopione przewody, poprawiać błędy w puszce łączeniowej) – to zwykle jest moment STOP.

Trzy warunki wejścia: zanim odkręcisz pierwszą śrubę

Jeśli chcesz zrobić to bez ryzyka porażenia i bez uszkodzenia instalacji, potrzebujesz trzech rzeczy. Bez nich nawet najładniejsze gniazdko i najlepsze chęci nie pomogą.

• Masz dostęp do rozdzielnicy i możesz wyłączyć obwód (a w razie niepewności – zasilanie główne).
• Masz czym potwierdzić brak napięcia (najlepiej dwubiegunowym wskaźnikiem napięcia) i umiesz wykonać pomiar w kilku punktach.
• W puszce jest czytelnie: da się jednoznacznie rozpoznać, które przewody do czego służą, albo da się to sprawdzić pomiarem/oznaczeniem, bez zgadywania.

Jeżeli którykolwiek warunek odpada, nadal możesz chcieć „spróbować”, ale to jest właśnie mechanizm wypadków: praca na skróty, w pośpiechu, z założeniami zamiast weryfikacji.

Punkt STOP: kiedy odpuszczenie jest najlepszą decyzją

„Zero zgadywania” oznacza, że w dowolnym momencie potrafisz odpowiedzieć na dwa pytania: czy na pewno nie ma napięcia oraz co to za przewód. Jeśli nie – przerywasz.

Przerwij i wezwij elektryka szczególnie wtedy, gdy:

• nie potrafisz jednoznacznie wskazać obwodu w rozdzielnicy, a wyłączenie główne jest niemożliwe/nieakceptowalne (np. w lokalu z krytycznymi urządzeniami);
• w puszce są przewody o nietypowych kolorach, wiele mostków, „kombinacje” z dołożonych obwodów, a brak jest dokumentacji;
• widzisz ślady grzania: stopiona izolacja, brązowe przebarwienia, zapach spalenizny, nadtopione plastiki;
• przewody są aluminiowe i kruche, a osprzęt wymaga innego sposobu zakończenia żył lub widać mikropęknięcia;
• masz do czynienia z wilgocią (łazienka, kuchnia, piwnica) i brak pewności co do stref/stopnia IP.

Krótki scenariusz, który zmienia podejście: dwa kable i mostek w puszce

Typowa sytuacja po malowaniu: wyciągasz gniazdko, a w puszce widzisz dwa przewody zasilające (wejście i wyjście na kolejne gniazdo) oraz dodatkowy mostek wpięty w zacisk fazowy albo neutralny. To nie jest „dziwne”, tylko oznaka gniazda przelotowego. Podejście musi się zmienić: nie wolno upychać dwóch żył pod zacisk, który jest przewidziany na jedną, ani „zlepiać” przewodów skrętką. Trzeba sprawdzić, czy nowe gniazdo ma zaciski przelotowe lub użyć odpowiednich złączek i krótkich odcinków przewodu (tzw. pigtail), o ile instalacja i warunki na to pozwalają. Jeśli nie masz pewności – STOP, bo to miejsce, w którym najłatwiej zrobić grzejące się połączenie.

Przygotowanie stanowiska i narzędzi, które realnie zwiększają bezpieczeństwo

Bezpieczna wymiana gniazda lub łącznika nie wymaga walizki sprzętu jak u zawodowca, ale wymaga kilku rzeczy, które eliminują najczęstsze błędy: fałszywe „brak napięcia”, uszkodzone żyły, niedokręcone zaciski i bałagan w puszce. Jeśli czegoś nie masz, lepiej odłożyć pracę niż „dokończyć jakoś”.

Zestaw obowiązkowy vs. „patenty”, które wprowadzają w błąd

Minimum, które ma sens i jest użyteczne w praktyce:

• Dwubiegunowy wskaźnik napięcia (najlepiej z funkcją testu ciągłości lub dodatkowych wskazań). Alternatywnie miernik, ale wskaźnik dwubiegunowy jest zwykle prostszy i trudniej nim popełnić błąd w podstawowym sprawdzeniu.
• Wkrętaki izolowane (płaski i krzyżak/pozidriv – zależnie od osprzętu). Izolacja na trzonie ma znaczenie, bo pracujesz w ciasnej puszce.
• Ściągacz izolacji albo szczypce do zdejmowania izolacji, które nie nacinają miedzi.
• Nożyk do delikatnego oczyszczenia izolacji (tylko jeśli umiesz używać tak, by nie podcinać żył).
• Latarka/czołówka – w puszce światło sufitowe bywa odłączone, a cień robi z pracy loterię.
• Marker i taśma do oznaczania przewodów oraz telefon do zrobienia zdjęcia poglądowego przed rozpięciem (pomocniczo, nie jako jedyne źródło prawdy).
• Złączki dopasowane do typu przewodu (sprężynowe lub śrubowe) oraz ewentualnie krótkie odcinki przewodu do mostków, jeśli układ wymaga uporządkowania.
• Końcówki tulejkowe i zaciskarka – gdy w puszce masz linkę (przewód wielodrutowy) i osprzęt wymaga stabilnego zakończenia.

„Patenty”, które wyglądają sprytnie, ale często kończą się źle:

• Śrubokręt-próbnik (neonówka) jako jedyne narzędzie do sprawdzenia napięcia. Może nie świecić mimo niebezpiecznego stanu (np. przy słabym kontakcie, prądach upływu), albo świecić „duchem” od napięć indukowanych. Do decyzji „dotykam przewodów” potrzebujesz pewniejszej metody.
• Skręcanie przewodów i owijanie taśmą zamiast złączki. To proszenie się o grzanie połączenia i awarie.
• Dokręcanie „na siłę” słabym wkrętakiem. Zniszczone łby śrub i niedokręcone zaciski to klasyka problemów po kilku dniach/tygodniach.
• Upychanie wszystkiego w puszce bez ułożenia – przewody naprężone, żyły zagięte pod ostrym kątem, brak miejsca na osprzęt.

Dobór osprzętu do miejsca: prąd, IP, sposób mocowania

Bezpieczna wymiana osprzętu elektrycznego to również dobór elementu, który pasuje do warunków. Jeśli w kuchni lub wiatrołapie montujesz gniazdo narażone na wilgoć lub zachlapanie, stopień ochrony IP nie jest ozdobą na pudełku. Podobnie z łazienką – tam błędy w doborze potrafią być krytyczne.

Zwróć uwagę na:

• Prąd znamionowy gniazda i jakość zacisków (w praktyce gniazda „marketowe” potrafią mieć słabsze zaciski, co przy większych obciążeniach daje grzanie).
• Sposób zaciskania: śrubowe vs sprężynowe. Sprężynowe są wygodne, ale wymagają poprawnie przygotowanej żyły o właściwym przekroju i długości odizolowania.
• Mocowanie w puszce: wkręty w puszce (stabilniej) vs „pazurki” (przydatne przy starych puszkach, ale potrafią kruszyć tynk i luzować osprzęt).
• Głębokość osprzętu – niektóre mechanizmy są głębokie i w płytkiej puszce robi się ciasno, a ciasnota = ryzyko przygniecenia izolacji.

Przygotowanie miejsca pracy: małe rzeczy, które robią dużą różnicę

Praca przy instalacji elektrycznej nie wybacza rozkojarzenia. Zadbaj o warunki, które ograniczą ryzyko „głupich” wypadków.

• Suche ręce i sucha ściana. Jeśli w miejscu pracy jest wilgoć, odpuść do czasu osuszenia i oceny przyczyny.
• Dobre światło i stabilne oparcie (drabinka, jeśli pracujesz przy łączniku wysoko).
• Domownicy: ustal, że nikt nie rusza rozdzielnicy, oklej ją kartką „NIE WŁĄCZAĆ”, a najlepiej zamknij.
• Brak pośpiechu. Najwięcej błędów dzieje się „bo jeszcze dziś muszę to zamknąć, bo jutro malowanie”.

Odłączenie zasilania: jak wyłączyć właściwy obwód i nie dać się zaskoczyć

Bezpieczeństwo zaczyna się w rozdzielnicy. Najczęstsza pomyłka to wyłączenie „prawie tego samego” obwodu, bo opisy są nieaktualne lub ich nie ma. Druga pułapka: w jednej puszce potrafią spotkać się dwa różne obwody (np. dołożone gniazdo i obwód oświetlenia). Dlatego odłączenie zasilania musi mieć swoją procedurę.

Identyfikacja obwodu bez rozkręcania: test funkcjonalny

Zanim cokolwiek odkręcisz, sprawdź, co zasilasz:

• dla gniazda: podepnij lampkę/tester lub inne małe urządzenie i upewnij się, że działa;
• dla łącznika: włącz światło i sprawdź, że reaguje (żarówka LED bywa myląca przy usterkach, ale do testu „działa/nie działa” wystarczy).

Teraz wyłącz w rozdzielnicy podejrzany wyłącznik nadprądowy (popularnie „bezpiecznik”). Wróć i sprawdź, czy gniazdo/światło przestało działać. Jeśli nadal działa, wyłączyłeś nie ten obwód.

Gdy nie masz pewności: wyłącz zasilanie główne i oznacz rozdzielnicę

Jeśli rozdzielnica nie jest opisana albo opisy są podejrzane, najsensowniejsze jest wyłączenie zasilania głównego. To bywa uciążliwe (lodówka, router), ale jest uczciwe: nie grasz w ruletkę, czy na przewodzie jest faza.

Po wyłączeniu:

• przyklej informację „NIE WŁĄCZAĆ – PRACE ELEKTRYCZNE”;
• ustal z domownikami jednoznacznie, że nie włączają nic „bo nie działa światło”;
• jeśli to możliwe, zamknij rozdzielnicę.

Dwa obwody w jednej puszce: jak nie wpaść w pułapkę

To wcale nie jest rzadkość: w puszce pod łącznikiem potrafi być doprowadzona faza stała, przewody do lampy, a obok przechodzi zasilanie do gniazda w innym pomieszczeniu. Wtedy wyłączenie „światła” nie musi odłączyć wszystkiego w puszce.

W praktyce zasada jest prosta: nigdy nie zakładaj, że skoro zgasło światło, to w puszce jest bezpiecznie. Zawsze wykonaj pomiar braku napięcia na wszystkich przewodach, do których możesz dotknąć.

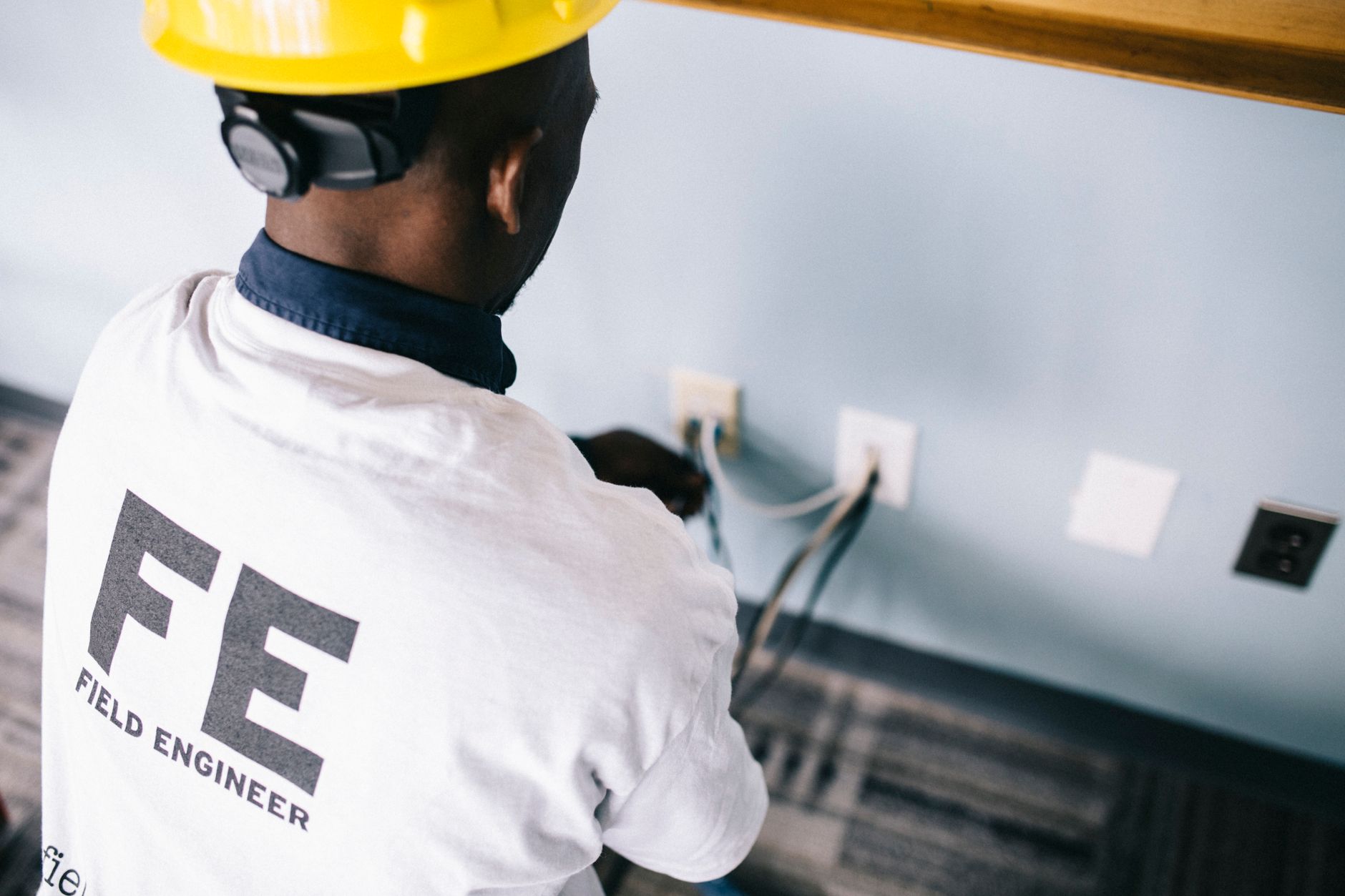

Jak sprawdzić brak napięcia: procedura pomiaru, która realnie chroni

Weryfikacja braku napięcia to nie jeden ruch końcówkami miernika. To sekwencja, która eliminuje dwie groźne sytuacje: uszkodzone narzędzie (myślisz, że nie ma napięcia, bo miernik nie pokazuje) oraz „dziwne” napięcia w puszce (indukowane, przez podświetlenia, przez sąsiednie przewody). W praktyce najlepiej sprawdza się zasada: sprawdź narzędzie → sprawdź obwód → sprawdź narzędzie.

Sekwencja 3 kroków: sprawdź wskaźnik, sprawdź obwód, sprawdź wskaźnik

1. Sprawdź narzędzie na pewnym źródle napięcia (np. na działającym gnieździe w innym pomieszczeniu przed wyłączeniem głównego, albo na obwodzie, który wiesz, że jest zasilany). Chodzi o to, by potwierdzić, że wskaźnik/miernik działa.
2. Sprawdź miejsce pracy po odłączeniu zasilania: w puszce/na zaciskach wykonaj pomiary w kilku kombinacjach.
3. Sprawdź narzędzie ponownie na pewnym źródle. Jeśli w kroku 2 „nic nie było”, ale narzędzie w kroku 3 też „nic nie pokazuje”, to możliwe, że narzędzie padło w trakcie i krok 2 był niewiarygodny.

Gdzie przyłożyć końcówki przy gnieździe: L–N, L–PE, N–PE

Dla gniazda najważniejsze są trzy pomiary:

• L–N (faza do neutralnego) – podstawowa informacja, czy obwód jest zasilany.
• L–PE (faza do ochronnego) – często „łapie” napięcie nawet wtedy, gdy neutralny jest przerwany albo gdzieś po drodze jest błąd.
• N–PE (neutralny do ochronnego) – tu w typowej, zdrowej instalacji powinno być blisko zera; jeśli widzisz wyraźne napięcie, coś jest nie tak (np. przerwany N, „pływający” przewód, upływy z urządzeń).

Jeśli używasz dwubiegunowego wskaźnika, nie ograniczaj się do „piszczy/nie piszczy”. Spójrz na wskazanie i zachowanie. Napięcie indukowane potrafi pokazać się jako niestabilne, znikające po dociążeniu (wbudowany test obciążenia, jeśli wskaźnik go ma). To nie jest ten sam przypadek co stabilne 230 V między L–N.

W puszce lub przy łączniku sprawa bywa mniej oczywista, bo przewody potrafią być „powrotami” do lampy, a nie klasycznym L/N. Dlatego mierz zawsze względem PE (jeśli jest doprowadzony) i względem sprawdzonego punktu neutralnego – na przykład w gnieździe z tego samego obwodu, które już zidentyfikowałeś. Gdy w puszce nie ma PE (stare instalacje), tym bardziej rośnie sens decyzji: albo wzywasz elektryka, albo odpuszczasz samodzielne grzebanie.

Krótki scenariusz z praktyki: wyłączony „bezpiecznik od gniazd”, a w puszce nadal jest faza. Powód? Ktoś kiedyś zasilił sąsiednie pomieszczenie mostkiem przez tę samą puszkę i opisy w rozdzielnicy rozjechały się z rzeczywistością. Taki błąd wychodzi tylko w pomiarach L–N/L–PE na każdym przewodzie, do którego możesz się zbliżyć narzędziem.

Jeśli w którymkolwiek teście masz niejednoznaczny wynik, przewody są w złym stanie (krucha izolacja, nadpalone końcówki), brakuje przewodu ochronnego albo w puszce jest „plątanina” bez logiki – nie idź dalej. Wymiana osprzętu to drobiazg tylko wtedy, gdy instalacja jest czytelna i potwierdzona pomiarem; w przeciwnym razie rozsądniej jest zatrzymać się na etapie diagnostyki i zlecić resztę komuś z uprawnieniami.

Demontaż starego osprzętu i oznaczanie przewodów: żeby złożyć bez pomyłki

Jeśli masz potwierdzony brak napięcia, dopiero wtedy zaczyna się „mechanika”. Celem demontażu nie jest szybkie wyrwanie starego gniazda, tylko zachowanie informacji: który przewód gdzie był i w jakim był stanie.

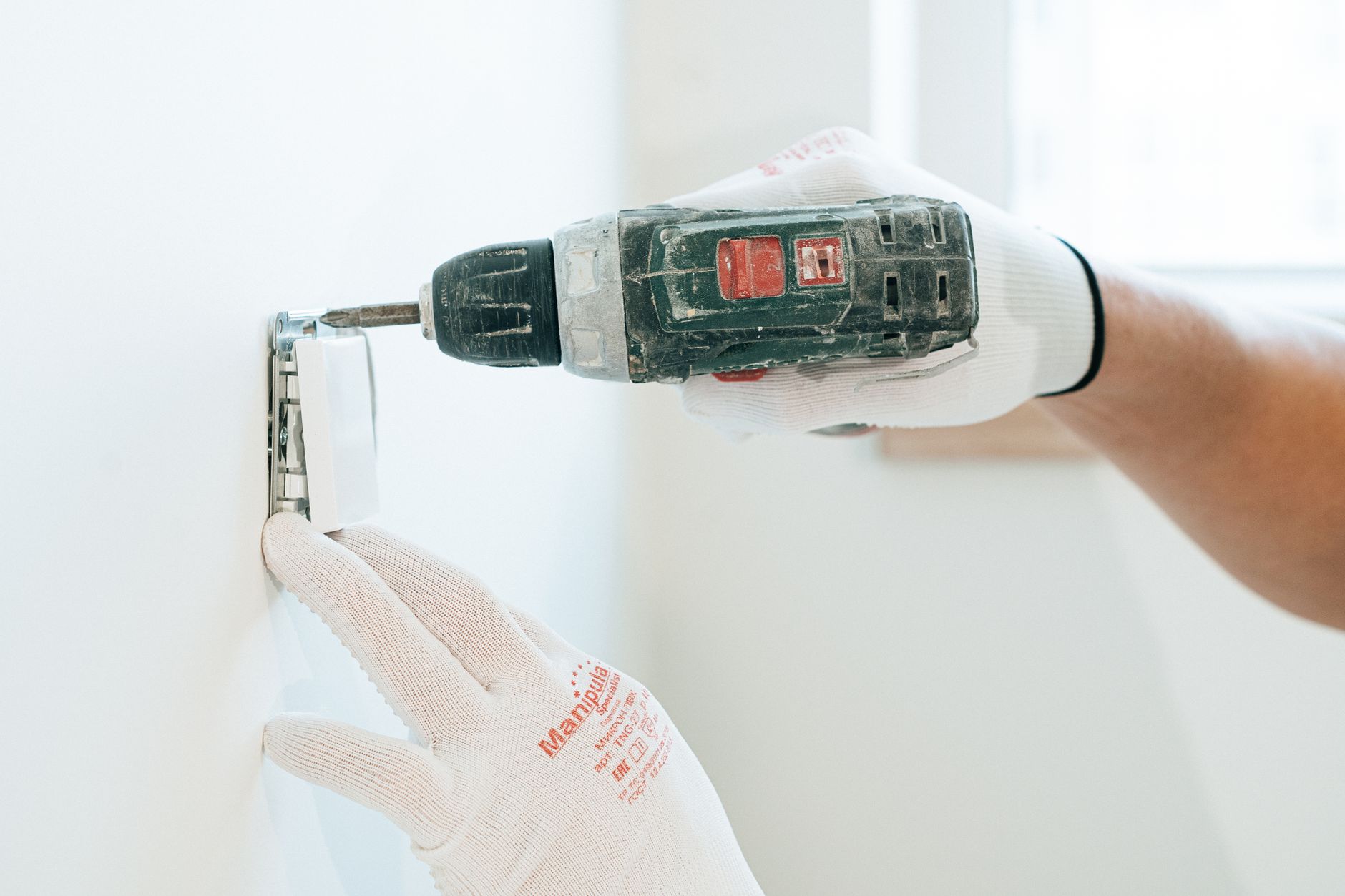

Krok po kroku: zdejmowanie ramki i mechanizmu bez szarpania

1. Zdejmij ramkę i klawisz/zaślepkę (jeśli jest). Nie podważaj metalem po tynku – łatwo ukruszyć krawędź.
2. Odkręć śruby mocujące mechanizm do puszki (albo poluzuj „pazurki”).
3. Wysuń mechanizm na tyle, żeby mieć dostęp do zacisków, ale nie ciągnij za niego – przewody mogą być krótkie i naprężone.
4. Spójrz, czy w puszce nie ma dodatkowych złączek/mostków. Jeśli jest „dodatkowa kostka” z boku, to sygnał, że w puszce może być więcej niż jeden punkt połączeń.

Oznaczanie przewodów: zdjęcie to za mało

Zrób zdjęcie przed rozpinaniem, ale dodaj też proste oznaczenia, bo kadr potrafi nie złapać detalu (np. który przewód był w dolnym zacisku, a który w górnym).

• Przyklej etykiety lub użyj taśmy i markera: „L”, „N”, „PE”, „powrót”, „wejście/wyjście”.
• Jeśli są dwa przewody w jednym zacisku, oznacz je jako para (np. „L1” i „L1b”).
• Gdy kolory nie pasują do typowej logiki, nie „naprawiaj” ich na oko. Oznacz to, co widzisz, a decyzję podejmuj na podstawie pomiaru i układu.

Kontrola stanu przewodów zanim cokolwiek podłączysz

To szybki przegląd, który oszczędza później grzanie i wybijanie zabezpieczeń:

• Izolacja: czy nie jest krucha, spękana, nadtopiona albo zgnieciona?
• Miedź: czy końcówki nie są czarne/utlenione? Lekko przyciemnione po latach bywa normalne, ale nadpalenia i kruche druty to STOP.
• Długość odizolowania: jeśli goła żyła wystaje poza zacisk, poprawisz to później (docinając i odizolowując na nowo), a nie „wciskając na siłę”.
• Przekrój: jeśli trafisz na przewody bardzo cienkie w gnieździe (albo aluminium), nie idź dalej bez konsultacji – dobór zacisków i złączek ma tu znaczenie.

Podłączenie gniazda: procedura bez zgadywania i bez „na słowo” kolorów

Gniazdo jest proste tylko pozornie. Najczęściej problem robią: brak miejsca w puszce, dwa przewody w zacisku, źle przygotowana żyła oraz niepewne „mostkowanie” do kolejnego punktu.

Warianty, które możesz zastać w puszce

• Jedno gniazdo, jeden kabel: L, N, PE (najprościej).
• Przelot (gniazdo „po drodze”): dwa zestawy L/N/PE (zasilanie + odejście dalej) – zwykle po dwa przewody na zacisk.
• Stara instalacja bez PE: tylko dwa przewody. Tu nie ma miejsca na domysły ani „dorabianie uziemienia” do czegokolwiek.

Kroki montażu gniazda: od przygotowania żył do dokręcenia

1. Dobierz sposób zacisku do przewodu:
   • zaciski sprężynowe: żyła musi być prosta i odizolowana zgodnie z oznaczeniem na mechanizmie;
   • zaciski śrubowe: żyła nie może się „rozłazić”, a śruba musi dociskać miedź, nie izolację.
2. Przytnij i odizoluj końcówki na jednakową długość. Jeśli przewód był już wielokrotnie skracany i jest za krótki, nie „ratuj” go naprężeniem – to typowy powód wyrwania żyły z zacisku po wsunięciu mechanizmu. W takiej sytuacji sensowniej jest użyć złączek i zrobić krótki odcinek (pigtail), ale tylko jeśli w puszce jest miejsce i wiesz, co robisz.
3. Podłącz PE (ochronny) do zacisku z symbolem uziemienia. To przewód, którego nie wolno „pominąć, bo działa”.
4. Podłącz N do zacisku neutralnego (zwykle oznaczenie „N”).
5. Podłącz L do zacisku fazowego (zwykle „L”).
6. Dokręć/zasprężynuj przewody i zrób test mechaniczny: każdy przewód pociągnij osobno z wyczuciem. Nie powinien się ruszyć.

Kontrola jakości połączeń w gnieździe: 5 szybkich kryteriów

• Nie widać gołej miedzi poza zaciskiem (albo jest jej minimalnie, zgodnie z konstrukcją).
• Izolacja nie jest przyciśnięta śrubą zamiast żyły.
• Przewody są ułożone w łagodnych łukach, nie „złamane” przy samym zacisku.
• Jeśli są dwa przewody w jednym zacisku, mechanizm jest do tego przystosowany. Jeśli nie masz pewności – lepiej użyć złączki i zrobić jedno pewne wejście do gniazda.
• W puszce nic nie ociera o ostre krawędzie (np. pazurki, rant puszki, śruby).

STOP: sytuacje, w których nie składaj gniazda „żeby było”

• Brak przewodu ochronnego w miejscu, gdzie ma być gniazdo z bolcem, a Ty nie masz pewności, jak jest wykonana instalacja (TN-C/TN-S, zerowanie, stare przeróbki).
• Aluminium w puszce i nowy osprzęt bez jasnej kompatybilności zacisków; ryzyko słabego docisku i grzania jest duże.
• Nadpalone izolacje, stopiona puszka, ślady łuku elektrycznego – to zwykle nie jest „wina gniazdka”, tylko problem połączeń lub obciążenia.

Łączniki (włączniki światła): jak podłączyć bez pomylenia „wejścia” z „powrotem”

Łącznik nie jest „małym gniazdkiem”. W typowym układzie rozłączasz fazę, a nie neutralny. Jeśli rozłączasz N zamiast L, lampa zgaśnie, ale oprawa może nadal mieć potencjał na elementach, których nie chcesz dotykać.

Najczęstszy układ: łącznik jednobiegunowy (1-klawisz)

Masz zwykle dwa przewody robocze: faza stała (wejście) i powrót do lampy (wyjście). Neutralny i ochronny często są w puszce tylko „przelotem” albo wcale ich nie ma.

1. Zidentyfikuj przewód wejściowy L (ten, który był na zacisku oznaczonym „L”/„COM”). Jeśli nie masz pewności – nie zgaduj po kolorze, tylko wróć do pomiarów i identyfikacji obwodu.
2. Podłącz L/COM do zacisku wejściowego łącznika.
3. Podłącz powrót do zacisku wyjściowego (często oznaczenie strzałką/„1”).
4. Jeśli w puszce są złączki PE/N – nie rozpinaj ich bez potrzeby. Łącznik zwykle ich nie używa.

Schodowy i krzyżowy: łatwo działa „odwrotnie”, a trudniej to potem odkręcić

Przy schodowym masz COM i dwa „przerzuty” (L1/L2). W krzyżowym – cztery przewody przerzutowe. Jeśli przewody nie są oznaczone, a w puszce jest kilka kabli, najbezpieczniej jest:

• zachować układ 1:1 (przepiąć dokładnie tak, jak było) na podstawie oznaczeń zrobionych przed demontażem;
• jeśli cokolwiek nie pasuje do zacisków nowego mechanizmu (inne oznaczenia, inny układ zacisków), zatrzymać się i sprawdzić schemat producenta albo wezwać elektryka.

Typowy błąd: zamiana COM z jednym z przerzutów. Efekt bywa taki, że światło działa tylko w jednej pozycji albo „na odwrót”, a czasem pojawia się napięcie na przewodzie, którego nie spodziewasz się mieć pod napięciem.

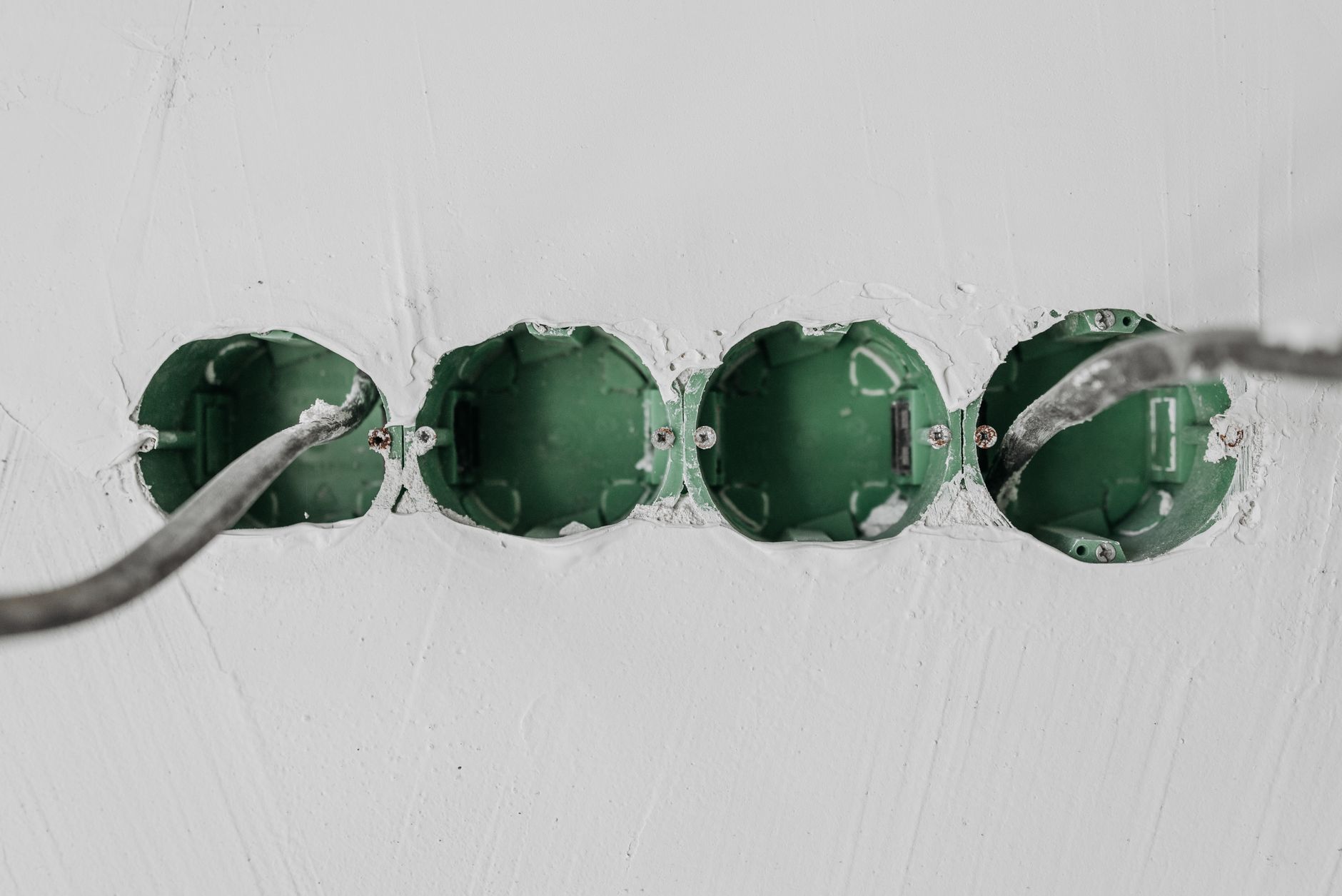

Puszka i osadzenie mechanizmu: jak ułożyć przewody, żeby nic się nie grzało i nie wyskakiwało

Najwięcej usterek „po wymianie” nie wynika z samego podłączenia, tylko z wciskania mechanizmu na siłę w zbyt ciasną puszkę.

Układanie przewodów w puszce: prosta zasada warstw

• Złączki i „nadmiar” przewodów układaj w głębi puszki, a dopiero potem przewody idące do zacisków mechanizmu.
• Nie rób ostrych załamań tuż przy zaciskach. Zostaw łagodny łuk.
• Jeśli puszka jest płytka, a mechanizm głęboki: nie upychaj „kolanem”. To moment na zmianę osprzętu na płytszy albo prace murarskie (i wtedy często lepiej odpuścić samodzielnie).

Poziomowanie i stabilność: wkręty wygrywają z pazurkami

• Jeśli puszka ma gwinty pod wkręty – użyj ich. Mechanizm mniej „pracuje” przy wkładaniu wtyczki.
• Pazurki zostaw na sytuacje awaryjne (stare puszki bez gwintów). Dociągaj je z wyczuciem – potrafią rozkruszyć tynk i po tygodniu gniazdo zaczyna się ruszać.
• Sprawdź, czy ramka nie „opiera się” o krzywo osadzoną puszkę. Krzywizna często oznacza naprężenia na przewodach.

Testy po montażu: najpierw kontrola „na sucho”, potem bezpieczne włączenie i obserwacja

Nie włączaj zasilania z mechanizmem wiszącym na przewodach. Najpierw domknij całość mechanicznie.

Checklista przed podaniem napięcia

• Wszystkie śruby zacisków są dokręcone, a przewody trzymają się po lekkim pociągnięciu.
• Nie ma wystających drutów/żył, które mogłyby dotknąć sąsiedniego zacisku lub ramy.
• Mechanizm jest przykręcony do puszki stabilnie, ramka siedzi bez naprężeń.
• W puszce nic nie jest przygniecione krawędzią mechanizmu.

Bezpieczne włączenie zasilania i szybka diagnostyka

1. Stań z boku rozdzielnicy (to prosty nawyk bezpieczeństwa) i włącz wyłączony obwód.
2. Sprawdź funkcję:
   • gniazdo: podłącz małe obciążenie (lampka) i zobacz, czy działa stabilnie;
   • łącznik: sprawdź wszystkie kombinacje (szczególnie schodowe/krzyżowe).
3. Jeśli coś wybija, iskrzy, słychać trzaski albo czuć zapach nagrzewania – natychmiast wyłącz i wróć do inspekcji połączeń.

Kontrola po kilkunastu minutach pracy (szczególnie dla gniazd)

Po obciążeniu (np. czajnik, grzejnik, odkurzacz) dotknij ostrożnie ramki/okolic gniazda. Nie powinno być ciepłe. Ciepło oznacza zwykle słaby styk albo zły zacisk. To nie jest „normalne, że się rozgrzewa”.

Czerwone flagi: kiedy przerwać i oddać temat elektrykowi

• W puszce są przewody o niejasnej funkcji, a pomiary nie dają jednoznacznej odpowiedzi.
• Masz do czynienia z brakiem PE, „zerowaniem” wykonanym prowizorycznie, mostkami do bolca bez pewności układu sieci.
• Widzisz nadpalenia, stopioną izolację, złączki „na taśmę”, skręty bez złączek.
• W jednej puszce spotykają się przewody z kilku obwodów, a w rozdzielnicy opisy nie odpowiadają rzeczywistości.
• Przewody są za krótkie i jedynym sposobem „żeby weszło” jest naprężanie ich lub upychanie mechanizmu na siłę.

Wymiana puszki lub naprawa osadzenia: kiedy to jeszcze „osprzęt”, a kiedy już instalacja

Sama wymiana gniazda czy łącznika zwykle mieści się w „drobnych pracach”. Puszka to już granica: łatwo zahaczyć o przewody w ścianie, uszkodzić izolację albo pogorszyć warunki chłodzenia i docisku połączeń. Jeśli puszka jest tylko luźna lub krzywo osadzona, często da się to poprawić bez wyrywania jej ze ściany. Jeśli jest pęknięta, stopiona albo nie trzyma gwintów – temat robi się poważniejszy.

Szybka decyzja: co robisz w tej puszce?

• Regulacja / dokręcenie mechanizmu (puszka ma gwinty, tylko osprzęt „lata”) – zwykle OK do zrobienia.
• Naprawa gwintów (wyrwane, nie trzymają wkrętów) – często kończy się wymianą puszki albo użyciem rozwiązań naprawczych; jeśli nie masz pewności, lepiej nie improvizować.
• Wymiana puszki (pęknięta, stopiona, za płytka, źle osadzona) – rozważ elektryka, zwłaszcza gdy w ścianie jest mało zapasu przewodów.

STOP: tego nie „podklejaj”, jeśli ma być bezpiecznie

• Luźna puszka w kruszącym się tynku – mechanizm będzie pracował i połączenia będą dostawać mikroruchy. Tu liczy się solidne osadzenie, nie „jakoś to będzie”.
• Puszka po przegrzaniu (deformacja, brunatne ślady, zapach spalenizny) – najpierw trzeba znaleźć przyczynę grzania, a nie tylko wymienić plastik.
• Przewody „na styk” – jeśli po wyjęciu osprzętu widzisz, że żyły są napięte i krótkie, wymiana puszki może skończyć się urwaniem żyły w ścianie.

Stare instalacje i „dziwne” kolory: jak nie zgadywać funkcji przewodów

Kolory pomagają, ale nie są gwarancją. W starszych mieszkaniach spotyka się mieszanki standardów, przeróbki, a nawet „kolor z odzysku”. Trzymaj się zasady: funkcję przewodu potwierdzasz pomiarem i logiką obwodu, nie samym kolorem.

Minimalna procedura identyfikacji bez zgadywania

1. Oznacz przewody przed rozpięciem (taśma, marker, etykiety). Jeśli już są rozpięte i nie wiesz co jest czym – zatrzymaj się, bo rośnie ryzyko błędu.
2. Sprawdź, czy w puszce nie ma dwóch obwodów: wyłącz jeden bezpiecznik, mierz; wyłącz drugi, mierz. Zdarza się, że gniazda i światło „spotykają się” w jednej puszce.
3. Identyfikuj fazę dopiero wtedy, gdy masz kontrolowane warunki (domownicy poinformowani, odsłonięte końcówki zabezpieczone, stoisz na stabilnym podłożu). Jeśli nie potrafisz zrobić tego bezpiecznie – to jest moment na elektryka.

Typowe układy, które wyglądają „nie tak jak w poradnikach”

• Brak niebieskiego w puszce łącznika – często neutralny idzie bezpośrednio do lampy, a w puszce łącznika są tylko przewody fazowe (wejście i powrót).
• Dwa niebieskie i dwa żółto-zielone w puszce gniazda – to może być przelot (zasilanie dalej). Wtedy nie upychaj dwóch żył do zacisku, jeśli gniazdo nie jest do tego przewidziane: zrób rozgałęzienie na złączkach i wypuść po jednym „pigtailu” do gniazda.
• Żółto-zielony użyty jako roboczy (zły znak) – jeśli widzisz, że przewód ochronny jest wpięty w tor roboczy, nie rób „po swojemu”. To wymaga uporządkowania instalacji.

Połączenia w puszce: złączki, mostki i czego nie robić „na taśmę”

Jeśli w puszce trzeba rozgałęzić przewody (przelot, doprowadzenie do drugiego gniazda, pigtail do mechanizmu), jakość złącza decyduje, czy za miesiąc nie wrócisz do tematu z zapachem przegrzania.

Checklista dobrego połączenia w puszce

• Złącze jest dobrane do przekroju i rodzaju żyły (drut/linka, Cu/Al – mieszanie materiałów tylko w złączkach do tego przeznaczonych).
• Końcówki są odizolowane równo i wsunięte do oporu (zwykle widać okienko kontrolne lub czuć „klik”).
• Po zaciśnięciu/zatrzaśnięciu robisz test pociągnięcia każdej żyły osobno.
• W puszce nie ma „pętli naprężenia” – mechanizm po wkręceniu nie może ciągnąć złączek do przodu.

Najgorsze patenty, które wracają jak bumerang

• Skrętka + taśma izolacyjna zamiast złączki – połączenie utlenia się i grzeje, a taśma nie jest elementem konstrukcyjnym.
• Upychanie dwóch żył pod jedną śrubę, gdy zacisk nie jest do tego przewidziany – jedna żyła bywa niedociśnięta i zaczyna iskrzyć pod obciążeniem.
• „Dociąganie na siłę” śruby w zacisku – można ułamać docisk lub uszkodzić żyłę (szczególnie przy aluminium).

Szybkie scenariusze „co widzisz w puszce” i co wtedy zrobić

Scenariusz 1: w gnieździe są dwa kable (przelot), a nowe gniazdo ma tylko pojedyncze wejścia

1. Nie próbuj wpychać dwóch żył do zacisku „bo wejdą”.
2. Zrób rozgałęzienie na złączkach: osobno dla L, N i PE.
3. Z każdej złączki wypuść jeden krótki przewód (pigtail) do zacisku gniazda.
4. Ułóż złączki w głębi puszki, pigtaille na wierzchu w łagodnych łukach.

Scenariusz 2: łącznik schodowy działa „odwrotnie” po wymianie

• To zwykle oznacza, że COM został zamieniony z jednym z przerzutów.
• Wyłącz zasilanie, potwierdź brak napięcia, wróć do zdjęcia/oznaczeń sprzed demontażu.
• Jeśli nie masz oznaczeń i w puszce są 3–4 przewody o podobnych kolorach – nie zgaduj metodą prób. Zatrzymaj się i sięgnij po schemat lub pomoc elektryka.

Scenariusz 3: w puszce gniazda nie ma przewodu ochronnego, ale jest bolec

• Nie rób mostka „żeby było uziemienie”. Bez pewności układu sieci i poprawności połączeń to może być niebezpieczne.
• Jeśli instalacja jest dwużyłowa (stara), bezpieczniej jest rozważyć modernizację obwodu niż „kosmetykę” osprzętu.

Końcowa lista kontrolna „przed / w trakcie / po” – wersja do odhaczenia

Przed rozkręceniem

• Wyłączony właściwy obwód w rozdzielnicy + informacja dla domowników („nie włączać”).
• Potwierdzony brak napięcia procedurą: sprawdź wskaźnik → zmierz → sprawdź wskaźnik.
• Masz przygotowane: izolowane wkrętaki, ściągacz izolacji, złączki, latarkę, marker/etykiety.

W trakcie

• Zrobione zdjęcie układu przewodów i/lub oznaczenia przed wypięciem.
• Żadnych skrętów „na taśmę”; rozgałęzienia tylko na złączkach.
• PE podłączony tam, gdzie powinien; N i L w swoich zaciskach; brak „dopychania” dwóch żył do zacisku bez pewności.
• Test mechaniczny: każdy przewód trzyma.
• Mechanizm w puszce nie ściska przewodów i nie opiera się o złączki.

Po złożeniu

• Osprzęt stabilny: nie obraca się, nie wysuwa, ramka nie jest naprężona.
• Włączenie zasilania z boku rozdzielnicy, obserwacja: brak trzasków, brak zapachu, brak wybijania.
• Test funkcjonalny: gniazdo pod małym obciążeniem, łącznik we wszystkich pozycjach (schodowy/krzyżowy).
• Po kilkunastu minutach pracy pod obciążeniem: brak wyczuwalnego ciepła na osprzęcie.

Ostrzeżenia, które realnie ratują przed porażeniem i pożarem

• Nie ufaj „próbnikowi neonowemu” jako jedynemu narzędziu. Potrafi świecić od napięć indukowanych i wprowadza w błąd. Do decyzji „dotykam przewodów / nie dotykam” używaj dwubiegunowego wskaźnika napięcia albo miernika i poprawnej procedury sprawdzenia.
• Nie pracuj przy niepewnym odłączeniu. Jeśli w puszce nadal pojawia się napięcie mimo wyłączenia „bezpiecznika”, możliwe są: inny obwód w puszce, błędnie opisane zabezpieczenia, zasilanie awaryjne, nietypowe podłączenia.
• Nie zostawiaj odsłoniętych, niezaizolowanych końcówek „na chwilę”. Chwila w elektryce potrafi skończyć się zwarciem przy przypadkowym dotknięciu lub wsunięciu mechanizmu.
• Jeśli coś śmierdzi, grzeje się albo iskrzy – prąd wyłączasz od razu, a nie „sprawdzasz jeszcze raz”. To są objawy złego styku lub uszkodzenia.

Wymiana łącznika (włącznika światła): procedura bez pomyłek

Łącznik wygląda niewinnie, ale to miejsce, gdzie łatwo pomylić przewód zasilający z „powrotem” do lampy albo przerzuty w schodowym. Trzymaj się stałej sekwencji: odłącz → potwierdź brak napięcia → oznacz → przełóż jeden do jednego → sprawdź mechanicznie.

Krok po kroku: łącznik jednobiegunowy (najczęstszy)

1. Odłącz zasilanie i potwierdź brak napięcia na przewodach w puszce (dwubiegunowo, nie „na próbnik”).
2. Zdejmij klawisz i ramkę, odkręć mechanizm i wysuń go na tyle, by widzieć zaciski. Nie ciągnij za przewody.
3. Zrób zdjęcie zacisków i ułożenia przewodów. Jeśli są oznaczenia na mechanizmie: L (wejście) i ↗/1 (wyjście) – uchwyć je na zdjęciu.
4. Oznacz przewody jeszcze przed wypięciem (np. taśma „L-in” i „L-out”). Przy starych kolorach to często ratuje temat.
5. Wypnij przewody i obejrzyj końcówki: jeśli są przypalone, postrzępione, za krótkie lub za długie odizolowanie – popraw na świeżo (ściągaczem, równo).
6. Wepnij przewód zasilający do zacisku L, a „powrót do lampy” do zacisku wyjściowego (strzałka / 1). W niektórych łącznikach oba zaciski wyglądają podobnie, ale jeden jest opisany jako wspólny.
7. Test pociągnięcia każdej żyły. Jeśli to zaciski sprężynowe – dociśnij do oporu; jeśli śrubowe – dokręć zdecydowanie, bez „katowania”.
8. Ułóż przewody w łagodnych łukach i wsuń mechanizm tak, by nic nie było zagięte na ostro pod ramką.

Krok po kroku: łącznik schodowy i krzyżowy (gdy są 3–4 żyły)

Tu najczęściej sypie się logika „kolorami”. Traktuj to jak zadanie z oznaczeniami zacisków.

1. Sprawdź oznaczenia na nowym łączniku: zwykle COM/L (wspólny) oraz dwa zaciski przerzutów (np. 1 i 2 albo strzałki).
2. Przenieś przewody 1:1 według funkcji zacisków, nie według ułożenia „jak było w puszce”. Jeśli stary mechanizm miał COM po jednej stronie, a nowy po drugiej – to częsta pułapka.
3. Jeśli masz 4 przewody i łącznik krzyżowy – zwykle są dwie pary „wejście/wyjście” (oznaczone np. strzałkami). Nie mieszaj par między sobą.
4. Nie testuj metodą prób na żywym obwodzie z odkrytymi przewodami. Jeśli po złożeniu schodowy działa „chaotycznie” – wróć do zdjęć i oznaczeń. Brak zdjęć + brak pewności = STOP.

Szybka kontrola jakości po montażu łącznika

• Klawisz pracuje sprężyście, mechanizm nie „pływa” w puszce.
• Żaden przewód nie jest ściśnięty pod metalową łapką/ramką.
• Po włączeniu zasilania: łącznik nie trzaska i nie ma zapachu „elektrycznego”.

Puszka pod osprzęt: co wolno poprawić, a gdzie robi się ryzyko

Wymiana samego osprzętu bywa prosta, ale problemy zwykle siedzą w puszce: za płytko, za głęboko, wyłamane uszy, kruszący tynk, brak miejsca na złączki. Tu łatwo „dobić” przewody albo zostawić naprężenia, które po czasie rozluźnią zaciski.

Gdy puszka jest za głęboko lub krzywo

• Za głęboko: użyj pierścienia dystansowego (dedykowane dystanse do puszek/osprzętu). Nie podkładaj losowych podkładek, tektury ani plastiku „z opakowania”.
• Krzywo: zanim dokręcisz mechanizm „na siłę”, popraw pozycję puszki (jeśli to możliwe) lub skoryguj osadzenie łapek/wkrętów. Mechanizm skręcony pod kątem = naprężenia na przewodach i ramce.
• Brak miejsca: zrób porządek w przewodach (pigtaille krótsze, złączki ułożone w głębi), zamiast upychać na wcisk i łamać izolację.

Gdy puszka „nie trzyma” w ścianie

1. Nie montuj osprzętu na puszce, która się rusza. To prosta droga do poluzowania zacisków.
2. Jeśli puszka jest tylko lekko obluzowana, bywa, że wystarczy jej ponowne stabilne osadzenie (materiał montażowy zgodny z podłożem).
3. Jeżeli tynk się sypie, a puszka wylatuje – STOP. Najpierw naprawa podłoża i poprawne osadzenie puszki, dopiero potem elektryka.

Testy po uruchomieniu: szybkie sprawdzenie, czy nie zostawiłeś „bomby z opóźnionym zapłonem”

Sam fakt, że „działa”, nie znaczy, że jest dobrze. Zły styk potrafi działać przez chwilę, a potem się grzać. Te testy są krótkie, a wyłapują większość wpadek.

Procedura uruchomienia w rozdzielnicy

1. Stań z boku rozdzielnicy (nie twarz przy drzwiczkach).
2. Włącz zabezpieczenie danego obwodu.
3. Jeśli zabezpieczenie wybija od razu – nie próbuj „jeszcze raz”. Wyłącz i wracaj do puszki szukać zwarcia/błędu.

Testy funkcjonalne (gniazdo / łącznik)

• Gniazdo: podłącz małe obciążenie (ładowarka, lampka). Sprawdź, czy wtyczka siedzi pewnie, a gniazdo nie „pracuje” w ścianie.
• Łącznik: wykonaj kilka przełączeń. Przy schodowym/krzyżowym sprawdź wszystkie kombinacje.

Test „ciepła i zapachu” po kilku–kilkunastu minutach

• Dotknij dłonią ramki i okolic mechanizmu: nie powinno robić się ciepłe.
• Jeśli czujesz charakterystyczny zapach rozgrzanego plastiku/izolacji – natychmiast wyłącz obwód i sprawdź połączenia.

Czerwone flagi: momenty, w których przerywasz i dzwonisz po elektryka

• Nie da się jednoznacznie odłączyć zasilania (napięcie pojawia się mimo wyłączenia zabezpieczenia, podejrzenie drugiego obwodu w puszce).
• Aluminium w puszce i brak pewności, jak wykonać połączenia (Al wymaga odpowiednich złączek/technik; łatwo o urwanie lub przegrzanie).
• Ślady przegrzania na izolacji, zaciskach, przewodach w ścianie – to nie jest „kosmetyka”, tylko diagnostyka przyczyny.
• Brak przewodu ochronnego tam, gdzie powinien być (gniazdo z bolcem), oraz brak pewności co do układu sieci (TN/TT) i stanu instalacji.
• Za krótkie żyły, które po wpięciu są naciągnięte. To częsty powód późniejszych awarii, a poprawa zwykle wymaga pracy w ścianie.
• Dziwne zachowania: losowe migotanie, „kopanie” obudów, wybijanie RCD przy włączeniu odbiornika, iskrzenie w puszce.

Decyzje „jeśli–to”: szybkie wybory bez zgadywania

• Jeśli w puszce gniazda masz przelot i mało miejsca, to rozgałęź na złączkach w głębi puszki i zrób krótkie pigtaille do zacisków, zamiast upychać pod śruby.
• Jeśli nowy osprzęt ma inne zaciski (np. sprężynowe zamiast śrubowych), to odizoluj końcówki idealnie równo i zawsze rób test pociągnięcia – „trzyma na oko” nie wystarcza.
• Jeśli po montażu łącznik schodowy ma nielogiczne kombinacje, to wróć do zacisku COM i przerzutów; nie przekładaj przewodów losowo na włączonym obwodzie.
• Jeśli cokolwiek wygląda jak prowizorka poprzednika (skręty, taśma, nietypowe mostki), to najpierw uporządkuj połączenia w puszce na złączkach, dopiero potem montuj nowy mechanizm.

Minimalny zestaw narzędzi i materiałów, który realnie zmniejsza ryzyko

Nie chodzi o „pełną walizkę”, tylko o rzeczy, które eliminują zgadywanie i prowizorkę. Jeśli któregoś elementu brakuje, łatwiej wpaść w typowe pułapki: błędny obwód, zły styk, uszkodzona izolacja.

Sprzęt do bezpieczeństwa i weryfikacji

• Dwubiegunowy wskaźnik napięcia (albo multimetr, jeśli umiesz nim mierzyć) – do potwierdzania braku napięcia.
• Latarka/czołówka – praca „na półmroku” kończy się źle odizolowanymi żyłami i przycięciem izolacji.
• Marker + taśma do opisu (albo gotowe etykiety) – szczególnie przy łącznikach schodowych/krzyżowych i puszkach z przelotem.

Narzędzia do montażu i jakości połączeń

• Wkrętaki izolowane (PZ/PH i płaski) – nie „byle jaki śrubokręt z szuflady”.
• Ściągacz izolacji – równe odizolowanie, bez nacinania miedzi.
• Kombinerki / szczypce tnące – do skrócenia żył i przygotowania pigtaili.
• Złączki (sprężynowe/dźwigniowe) do uporządkowania rozgałęzień w puszce, zamiast skrętów.

Rzeczy, które kuszą, ale robią kłopoty

• „Próbnik neonowy” jako jedyne narzędzie pomiarowe – potrafi świecić od napięć indukowanych i wprowadza w błąd.
• Taśma izolacyjna zamiast złączki – taśma jest dodatkiem, nie metodą łączenia przewodów.
• „Dokręcę mocniej, będzie lepiej” – zbyt mocno: niszczysz żyłę lub gwint; zbyt słabo: grzanie i iskrzenie.

Oznaczanie i porządkowanie przewodów: mini-procedura przed podłączeniem

Najwięcej błędów bierze się stąd, że przewody są „podobne”, a po wypięciu przestaje być jasne, co było czym. Zrób to zanim cokolwiek przełożysz.

1. Zdjęcie puszki z bliska (tak, żeby było widać zaciski i kolory/układ żył).
2. Sprawdź, czy w puszce nie ma dwóch obwodów: więcej przewodów niż oczekujesz, nietypowe mostki, złączki „w tle”. Jeśli masz wątpliwość – wracasz do procedury pomiarowej i identyfikacji obwodu. Dwa obwody w jednej puszce to częsta niespodzianka.
3. Oznacz funkcję, nie kolor:
   • dla gniazda: L, N, PE oraz ewentualnie L-przelot, N-przelot, PE-przelot
   • dla łącznika: COM/L, przerzut 1, przerzut 2, powrót
4. Jeśli widzisz skręty (goła miedź + taśma) – rozdziel je dopiero po odłączeniu zasilania i potwierdzeniu braku napięcia, a potem zamień na złączki. Skręt „trzyma” do czasu.
5. Ujednolić końcówki: równo odizoluj, usuń nadtopienia, skróć postrzępione żyły. Zostaw tyle, żeby przewód nie był naciągnięty po włożeniu mechanizmu do puszki.

Podłączenia nietypowe w domach: co oznacza „dziwny” układ i jak nie wpaść w pułapkę

Stare kolory przewodów albo „wszystko jest czarne”

W starszych instalacjach kolory potrafią nie odpowiadać dzisiejszym standardom. Tu nie ma miejsca na „wydaje mi się”.

• Jeśli nie da się jednoznacznie zidentyfikować L/N/PE pomiarem i oględzinami – STOP.
• Przewód ochronny bywa nieobecny (instalacje dwuprzewodowe). Wtedy nie „dorabiasz” PE z mostka na N ani z metalowej puszki. To jest niebezpieczne i niezgodne z zasadami ochrony przeciwporażeniowej.

„Dwa przewody pod jeden zacisk” w nowym osprzęcie

W gniazdach i łącznikach bywa, że producent dopuszcza dwa przewody w jednym zacisku, ale tylko przy konkretnym typie zacisku i przekrojach. Jeśli nie masz pewności, idź w prostą, pewną metodę.

1. Rozdziel przewody w puszce na złączce (osobno L, osobno N, osobno PE).
2. Zrób krótki pigtail (odcinek przewodu o tym samym przekroju), który idzie już pojedynczo do zacisku osprzętu.
3. Dzięki temu nie upychasz „dwóch na siłę” i łatwiej ułożyć wszystko w puszce bez zgniatania izolacji.

Aluminium (Al) w puszce

Jeśli w puszce widzisz przewody aluminiowe, a nie masz pewnych złączek/adapterów do Al i doświadczenia z przygotowaniem końcówek – to jest jeden z tych momentów, gdzie bezpieczniej przerwać. Aluminium łatwo się ukręca i grzeje na słabym styku.

Checklista „przed / w trakcie / po” dla wymiany osprzętu

Przed

• Zidentyfikowany obwód i wyłączone właściwe zabezpieczenie.
• Domownicy wiedzą, że nie wolno włączać rozdzielnicy (kartka/oznaczenie przy drzwiczkach działa lepiej niż prośba „nie ruszaj”).
• Wskaźnik/miernik sprawdzony na źródle i gotowy do pomiaru dwubiegunowego.
• Masz złączki i możliwość zrobienia pigtaili, jeśli w puszce jest przelot/bałagan.

W trakcie

• Zdjęcie połączeń przed demontażem + oznaczenia przewodów.
• Brak „gołej miedzi” wystającej poza zacisk (odizolowanie zgodnie z oznaczeniem na osprzęcie).
• Test pociągnięcia każdej żyły; nic nie siedzi „na słowo honoru”.
• Przewody ułożone w łukach, bez ostrych zagięć i bez przycięcia izolacji krawędzią puszki.

Po

• Mechanizm osadzony sztywno, ramka nie wygina się, nic nie „sprężynuje” spod tynku.
• Uruchomienie w rozdzielnicy bez wybijania zabezpieczeń.
• Test funkcjonalny + test „ciepła i zapachu” po kilku–kilkunastu minutach.
• Jeśli cokolwiek jest nietypowe (migotanie, grzanie, zapach) – wyłączasz obwód i wracasz do połączeń.

Dwie krótkie sytuacje z praktyki i gotowe reakcje

Scenariusz 1: po wymianie gniazda RCD wybija przy podłączeniu czajnika

• STOP i wyłącz obwód.
• Sprawdź, czy N nie wylądował na zacisku PE albo czy nie ma „mostka” między N i PE w puszce (czasem zostaje po starych przeróbkach).
• Sprawdź, czy w puszce nie ma pomieszanych neutralnych z różnych obwodów (typowe w starych rozgałęzieniach). Jeśli podejrzenie jest realne – elektryk, bo to wymaga diagnostyki obwodów.

Scenariusz 2: łącznik schodowy działa odwrotnie albo tylko w jednej kombinacji

• Nie „przekładasz na chybił trafił”. Wyłącz obwód.
• Wróć do oznaczeń: czy przewód na COM/L na pewno jest wspólny, a przerzuty są na dwóch pozostałych zaciskach?
• Jeśli stary i nowy łącznik mają inne rozmieszczenie zacisków – to najczęstsza przyczyna. Funkcja zacisku jest ważniejsza niż „lewa/prawa strona”.

Ostrzeżenia końcowe, które naprawdę mają znaczenie

• Nie pracuj na zasilonym obwodzie, nawet „tylko dokręcić śrubkę”. Jedna ześlizgnięta końcówka i masz zwarcie albo porażenie.
• Nie zostawiaj luzu w puszce: przewód ma być w zacisku, a połączenie ma być mechanicznie pewne. Luźne połączenie grzeje się pod obciążeniem i psuje osprzęt.
• Nie maskuj problemu ramką: jeśli puszka się rusza, przewody są za krótkie, izolacja jest nadtopiona – najpierw usuwasz przyczynę, dopiero potem „estetyka”.

Co warto zapamiętać

• Trzy warunki startowe zanim ruszysz śrubokrętem: masz dostęp do rozdzielnicy i możesz wyłączyć właściwy obwód (w razie wątpliwości – główne zasilanie), masz czym potwierdzić brak napięcia (dwubiegunowy wskaźnik) i w puszce da się jednoznacznie ogarnąć „co jest czym” bez zgadywania.
• „Zero zgadywania” to zasada przejścia między krokami: jeśli w dowolnym momencie nie potrafisz odpowiedzieć „czy na pewno nie ma napięcia?” albo „który to przewód?”, przerywasz pracę – bez improwizacji i bez liczenia na kolory izolacji.
• Granica bezpiecznej wymiany kończy się tam, gdzie zaczyna się przeróbka instalacji: dokładanie żył, zmiana układu połączeń, ratowanie stopionych przewodów czy porządkowanie „kombinacji” w puszce to zwykle sygnał STOP i telefon do elektryka.
• Są sytuacje, w których odpuszczenie jest najlepszą decyzją: brak możliwości pewnego wyłączenia obwodu, nietypowe kolory i mostki bez dokumentacji, ślady grzania (przebarwienia, zapach spalenizny), kruche aluminium, wilgoć i niepewność co do stref/IP.
• Typowy „zaskok” po malowaniu: dwa kable + mostek oznaczają gniazdo przelotowe; nie wciskaj dwóch żył pod zacisk „na jedną” i nie rób skrętek z taśmą – potrzebujesz zacisków przelotowych albo złączek + krótkich odcinków przewodu (pigtail), inaczej prosisz się o grzanie połączenia.

Bibliografia

• PN-HD 60364 Instalacje elektryczne niskiego napięcia (seria). Polski Komitet Normalizacyjny – Wymagania dot. ochrony, doboru osprzętu i wykonywania połączeń w instalacjach.
• PN-EN 61243-3 Praca pod napięciem — Dwubiegunowe wskaźniki napięcia. Polski Komitet Normalizacyjny – Wymagania i metody badań dla dwubiegunowych wskaźników napięcia.
• NFPA 70: National Electrical Code (NEC). National Fire Protection Association (2023) – Zasady bezpiecznych połączeń, doboru osprzętu i pracy przy obwodach.
• Electrical installations in buildings — Design, selection and erection of electrical equipment. International Electrotechnical Commission – Wytyczne IEC dot. doboru osprzętu, zacisków i prowadzenia przewodów.
• Electrical Safety in the Workplace. Occupational Safety and Health Administration – Zasady BHP przy pracach elektrycznych, ryzyka porażenia i procedury.
• Electrical Safety. Health and Safety Executive – Praktyczne zalecenia: izolacja zasilania, testowanie, praca w wilgoci.
• Electrical safety at home. Electrical Safety First – Zalecenia dot. wymiany osprzętu, testowania napięcia i kiedy wzywać fachowca.
• BS 7671 Requirements for Electrical Installations (IET Wiring Regulations). The Institution of Engineering and Technology (2018) – Wymagania dot. instalacji budynkowych, doboru osprzętu i połączeń.
• Electrical Safety: Systems, Sustainability, and Stewardship. IEEE – Przegląd zagrożeń, dobrych praktyk połączeń i zapobiegania przegrzewaniu.
