Jak czytać schemat instalacji elektrycznej, by nie popełnić kosztownych pomyłek

Po co w ogóle czytać schemat instalacji elektrycznej

Umiejętność czytania schematu instalacji elektrycznej to przede wszystkim kontrola nad tym, co dzieje się za ścianą i w rozdzielnicy. Pozwala ocenić, czy instalacja jest zaprojektowana rozsądnie, gdzie biegną obwody, jakie zabezpieczenia chronią poszczególne pomieszczenia i czy planowane przeróbki nie skończą się zwarciem lub przegrzaniem przewodów. Dzięki temu łatwiej rozmawiać z elektrykiem konkretnie, a nie „na czuja”.

W praktyce schemat instalacji przydaje się szczególnie przy remoncie mieszkania, zmianie układu ścian, dołożeniu kilku gniazd, montażu płyty indukcyjnej, klimatyzacji albo fotowoltaiki. Każda z tych zmian oznacza inne obciążenia obwodów. Schemat pozwala odpowiedzieć, czy istniejąca instalacja to wytrzyma, czy konieczne są nowe obwody, dołożenie zabezpieczeń albo modernizacja głównej rozdzielnicy.

Brak zrozumienia schematu często kończy się kosztownymi pomyłkami. Przykłady są podobne: ktoś podpina płytę indukcyjną pod istniejący obwód gniazd, bo „jest blisko” – po kilku tygodniach przewody się przegrzewają, wyłącznik nadprądowy wybija, pojawia się zapach spalenizny. Inny przypadek: do jednego obwodu gniazd w kuchni podłączone są czajnik, mikrofalówka, zmywarka i lodówka – zabezpieczenie pracuje na granicy, a każde dodatkowe urządzenie powoduje wyłączenie zasilania.

Czytanie schematu nie oznacza automatycznie, że wolno wszystko wykonywać samodzielnie. Granica jest prosta: analiza, planowanie, kontrola i drobne prace eksploatacyjne (np. wymiana gniazda bez zmiany układu obwodu) to jedno, a przebudowa instalacji, prace w rozdzielnicy, wykonywanie nowych obwodów to zadania dla elektryka z uprawnieniami. Znajomość schematu pozwala jednak precyzyjnie zlecić pracę, wychwycić oczywiste błędy i sprawdzić, czy wykonanie zgadza się z projektem.

Dla inwestora, właściciela domu czy mieszkania schemat instalacji to także zabezpieczenie na przyszłość. Przy każdej modernizacji, dołożeniu ładowarki samochodu elektrycznego czy fotowoltaiki projektant i elektryk będą pytali o dokumentację. Kto zna swój schemat i rozumie podstawowe oznaczenia, szybciej oceni realne możliwości instalacji i uniknie przepłacania za „na wszelki wypadek”.

Rodzaje schematów instalacji w budynkach mieszkalnych i małych firmach

Schemat ideowy, montażowy i jednokreskowy – czym się różnią

W dokumentacji instalacji elektrycznej pojawia się kilka rodzajów rysunków. Na pierwszy rzut oka wszystkie wydają się podobne, ale służą do czegoś innego i mają inny poziom szczegółowości. Dobrze rozróżniać przynajmniej trzy podstawowe typy: schemat ideowy, schemat montażowy oraz schemat jednokreskowy rozdzielnicy.

Schemat ideowy pokazuje zasadę działania obwodów i połączeń. Nie odwzorowuje dokładnie rozmieszczenia przewodów w ścianach czy odległości, tylko logikę instalacji: które elementy są ze sobą połączone, jakie zabezpieczenia je chronią, jakie są powiązania między obwodami. To często rysunek z symbolami i liniami, bez planu pomieszczeń.

Schemat montażowy idzie krok dalej – wskazuje sposób fizycznego podłączenia elementów: zaciski, numerację przewodów, kolejność połączeń, czasem trasy kablowe. Używa się go częściej w budynkach technicznych lub w bardziej skomplikowanych instalacjach (np. szafy sterownicze), ale w domowej instalacji też bywa spotykany przy rozbudowanych systemach automatyki.

Schemat jednokreskowy rozdzielnicy to uproszczony rysunek przedstawiający rozdzielnicę: kolejność aparatów (wyłącznik główny, ogranicznik przepięć, RCD, wyłączniki nadprądowe), nazwy obwodów, parametry zabezpieczeń. Na taki schemat patrzy się, gdy trzeba zrozumieć, jak zasilane są poszczególne obwody gniazd i oświetlenia, które RCD chroni łazienkę, a który obwód zasila płytę indukcyjną.

Rzut instalacji na planie budynku

Osobnym, bardzo ważnym typem rysunku jest rzut instalacji elektrycznej na planie pomieszczeń. To zwykle widok „z góry” całego mieszkania lub piętra, z zaznaczonymi ścianami i rozmieszczeniem gniazd, łączników, lamp, puszek, wypustów pod oprawy. Taki rysunek pozwala odpowiedzieć na pytania „gdzie” i „na jakiej wysokości”, a nie tylko „jak połączone”.

Na rzucie widać poszczególne obwody oznaczone liniami, często w różnych stylach (ciągła, przerywana, z różnymi oznaczeniami) lub kolorami. Widać też symbole gniazd (z opisem np. „G1.1”, „G1.2”), punkty świetlne oraz łączniki. Taki rysunek jest kluczowy przy planowaniu umeblowania, liczby gniazd, punktów zasilania sprzętu RTV/AGD.

Połączenie rzutu instalacji z jednokreskowym schematem rozdzielnicy daje pełny obraz: użytkownik wie, gdzie fizycznie są gniazda i lampy, oraz z którego zabezpieczenia są zasilane. Dzięki temu łatwiej zaplanować rozdział obciążeń i zidentyfikować obwody specjalne.

Skąd wziąć schemat i co, jeśli go nie ma

W nowych budynkach schemat instalacji elektrycznej powinien znajdować się w projekcie budowlanym oraz w dokumentacji powykonawczej. Otrzymuje go inwestor, deweloper lub zarządca budynku. W domu jednorodzinnym dokumentacja często leży w segregatorze razem z projektem architektonicznym. W mieszkaniach z rynku pierwotnego schematy można uzyskać od dewelopera lub zarządcy.

W małych firmach i lokalach użytkowych dokumentacja instalacji powinna być przechowywana przez właściciela lub zarządcę obiektu. W praktyce bywa z tym różnie. Pomocne bywają protokoły z przeglądów okresowych, gdzie czasem znajduje się szkic rozdzielnicy lub opis obwodów. Dane z takich dokumentów można porównać z rzeczywistością w rozdzielnicy i odtworzyć uproszczony schemat.

W starszych budynkach problem „braku papierów” jest nagminny. W takim przypadku rozsądne kroki są następujące:

• spisanie opisów z drzwiczek rozdzielnicy (o ile istnieją),
• oznaczenie obwodów metodą „wyłącz – sprawdź, co zgasło”,
• zatrudnienie elektryka, który zlokalizuje kluczowe połączenia i odtworzy szkic instalacji,
• utworzenie własnego, aktualnego schematu, choćby w formie prostego rzutu z naniesionymi obwodami.

Brak kompletnego schematu nie zwalnia z ostrożności. Każda większa przeróbka instalacji bez znajomości przebiegu przewodów i logiki obwodów to proszenie się o zwarcie, przeciążenie lub uszkodzenie istniejących przewodów podczas kucia.

Podstawowe oznaczenia i symbole – „język” schematu

Oznaczenia przewodów L, N, PE i kolory izolacji

Kluczem do czytania każdego schematu instalacji są oznaczenia przewodów. Trzy podstawowe symbole, z którymi trzeba się oswoić:

• L – przewód fazowy (zasilający),
• N – przewód neutralny (roboczy),
• PE – przewód ochronny.

W typowej instalacji 230 V do gniazda prowadzi więc zestaw: L, N, PE. Na schemacie może to być zapisane jako „3×2,5 mm²” (przykład dla obwodu gniazd) albo symbolicznie: linia fazowa, linia neutralna i linia ochronna. Przy instalacji trójfazowej (np. płyta indukcyjna) pojawia się zestaw L1, L2, L3, N, PE.

Oznaczenia L, N, PE ściśle wiążą się z kolorami izolacji przewodów:

• PE – żółto-zielony (zarezerwowany wyłącznie dla przewodu ochronnego),
• N – jasnoniebieski,
• L – najczęściej brązowy, czarny lub szary (inne barwy dla różnych faz).

Na schemacie kolorów zwykle się nie rysuje, ale opisuje się funkcję przewodów. Znajomość powiązań L/N/PE z kolorami bardzo pomaga, gdy porównuje się schemat z rzeczywistym okablowaniem w puszce lub rozdzielnicy. Trzeba jednak pamiętać, że w starych instalacjach kolory mogą być niezgodne z obecnymi normami.

Symbole urządzeń: gniazda, łączniki, oświetlenie, odbiorniki specjalne

Symbole na schemacie to drugi element „słownika”. Podstawowe grupy symboli obejmują:

• Gniazda wtyczkowe – oznaczane zwykle literą „G” i numerem obwodu/gniazda (np. G1.3). Na rzutach pojawiają się jako okręgi, półokręgi lub charakterystyczne znaki, często z dopiskiem „2x” (podwójne) lub „3x” (potrójne).
• Łączniki (włączniki światła) – różne symbole dla łącznika jednobiegunowego, schodowego, krzyżowego, świecznikowego. Na rzutach przy łącznikach często rysuje się małe oznaczenia typu „S1”, „S2” i strzałki prowadzące do lamp, którymi sterują.
• Punkty świetlne – symbole opraw sufitowych, kinkietów, listew LED, często z oznaczeniem mocy lub typu źródła.
• Puszki instalacyjne – niewielkie symbole z opisem „P”, wskazujące miejsce łączenia przewodów.
• Odbiorniki specjalne – płyta grzewcza, piekarnik, pralka, zmywarka, bojler, klimatyzator. Na schemacie często mają indywidualne oznaczenia (np. „PIE”, „ZMY”, „PR”, „AC”) i informację o mocy lub rodzaju zasilania (1-f, 3-f).

W projektach zazwyczaj znajduje się legenda symboli, w której projektant wyjaśnia, jakich oznaczeń używa. Warto ją przejrzeć od początku do końca, bo różni projektanci mogą przyjąć nieco inne skróty, zwłaszcza w przypadku elementów automatyki czy sterowania.

Symbole zabezpieczeń i aparatury w rozdzielnicy

Czytanie schematu jednokreskowego rozdzielnicy wymaga rozpoznawania symboli wyłączników i innych aparatów. Najczęściej pojawiają się:

• Wyłącznik nadprądowy (MCB) – prostokątny symbol z opisem typu B16, C20 itp. Chroni obwód przed przeciążeniem i zwarciem.
• Wyłącznik różnicowoprądowy (RCD) – symbol prostokąta z testowym przyciskiem i oznaczeniem prądu różnicowego, np. 30 mA. Na schemacie zwykle z zaznaczonym kierunkiem przepływu.
• Wyłącznik różnicowoprądowo-nadprądowy (RCBO) – połączenie funkcji MCB i RCD, oznaczenie m.in. B16/30 mA.
• Rozłącznik główny – symbol wyłącznika bez funkcji zabezpieczeniowych, często z opisem „QF” lub „FR”, na początku toru zasilania.
• Ogranicznik przepięć (SPD) – symbol kilku równoległych modułów z połączeniem do przewodu PE, oznaczenie typu T1/T2, N-PE.

Obok symboli pojawiają się napisy, które trzeba czytać jak „metkę” urządzenia: prąd znamionowy (np. 25 A), charakterystyka wyzwalania (B, C, D), prąd różnicowy (30 mA, 100 mA), liczba biegunów (1P, 3P, 4P). Razem z nazwą obwodu daje to pełną informację, jakie zabezpieczenie chroni dany fragment instalacji.

Oznaczenia obwodów: O1, G1, C16/30mA i inne skróty

Na schematach i w opisach rozdzielnic często występuje skrótowa notacja. Przykłady:

• O1, O2, O3… – obwody oświetleniowe,
• G1, G2, G3… – obwody gniazd,
• KP – kuchnia/płyta,
• ŁAZ – obwód łazienkowy,
• GARAŻ, TARAS, POM.GOSP. – obwody pomieszczeń dodatkowych.

Przy obwodzie gniazd może się pojawić zapis np. G1 – B16 – 3×2,5 mm² – RCD 30 mA. Z takiego opisu da się wyczytać:

• typ obwodu (G1 – gniazda nr 1),
• zabezpieczenie nadprądowe B16 A,
• przekrój przewodu 3×2,5 mm²,
• ochrona różnicowoprądowa 30 mA.

Czasem skróty są mocno skondensowane, np. C16/30 mA. Wtedy C16 to typ i prąd znamionowy wyłącznika nadprądowego, natomiast 30 mA – czułość RCD, jeśli zastosowano RCBO. W projektach profesjonalnych powinno to być wyjaśnione w legendzie lub opisie technicznym.

Mikro-checklista: minimum, które trzeba rozpoznawać

Przed przejściem do czytania całej instalacji warto upewnić się, że rozpoznajesz bez wahania:

• symbole L, N, PE i ich powiązanie z kolorami przewodów,
• podstawowe znaki gniazd, łączników i punktów świetlnych,
• oznaczenia zabezpieczeń: B16, C20, RCD 30 mA, RCBO, SPD,
• skrótowe opisy obwodów (G1, O2, ŁAZ, KP itd.) i to, gdzie one fizycznie są w budynku,
• położenie rozdzielnicy głównej i ewentualnych podrozdzielnic.

Dopiero gdy te elementy są „czytelne z marszu”, ma sens wchodzenie w szczegóły – np. analizę podziału obwodów na kondygnacje czy rozdział gniazd kuchennych na kilka zabezpieczeń. Jeśli któryś symbol wciąż budzi wątpliwości, lepiej go od razu sprawdzić w legendzie lub normie niż zgadywać. Jedna źle zinterpretowana ikonka potrafi całkowicie odwrócić logikę obwodu w głowie.

Przy oglądaniu schematu pomaga też własny system notatek. Często wystarczy ołówek i kilka prostych znaków: kółko przy obwodzie „do sprawdzenia w terenie”, krzyżyk przy elemencie, którego nie ma w rzeczywistości, strzałka przy obwodzie, który trzeba rozbudować. Po jednym przejściu z takim „roboczym schematem” po mieszkaniu lub lokalu instalacja przestaje być abstrakcyjną plątaniną kresek.

Im lepiej czytasz oznaczenia i symbole, tym szybciej wyłapujesz sytuacje ryzykowne: zbyt wiele gniazd na jednym obwodzie, brak RCD dla obwodu łazienkowego, nietypowe podłączenie płyty kuchennej czy klimatyzatora. Schemat przestaje wtedy być tylko wymogiem formalnym, a staje się realnym narzędziem do planowania modernizacji i pilnowania bezpieczeństwa domowników.

Jak czytać rzut instalacji na planie pomieszczeń

Od czego zacząć: orientacja na rysunku

Najpierw trzeba „zakotwiczyć się” na rzucie. Bez tego łatwo o pomyłki typu: przeróbka w złym pokoju albo zgubienie części obwodu.

• znajdź opis kondygnacji (parter, piętro, poddasze),
• sprawdź kierunek północy i wejście główne – ułatwia to porównanie z rzeczywistym układem,
• oznacz sobie ołówkiem pomieszczenia, które faktycznie istnieją (czasem projekt jest starszy niż obecny podział ścian),
• zaznacz lokalizację rozdzielnicy głównej i ewentualnych podrozdzielnic.

Dobrze jest przejść się po lokalu z wydrukiem rzutu. Już po kilku minutach okaże się, czy wszystkie pomieszczenia i drzwi „zgadzają się” z rzeczywistością. Jeśli coś nie gra (np. zamurowane przejście, przesunięta ścianka), warto od razu to nanieść na rzut innym kolorem.

Śledzenie obwodów na rzucie: zasada „od rozdzielnicy na zewnątrz”

Najczytelniej analizować rzut instalacji, wychodząc z rozdzielnicy na poszczególne obwody. Zamiast patrzeć na cały „las” symboli, bierze się na warsztat jeden obwód i prowadzi go po kolei.

1. Odszukaj w legendzie lub opisie tablicy obwód, który Cię interesuje (np. G1 – gniazda w pokojach dziennych).
2. Znajdź na rzucie oznaczenia tego obwodu przy gniazdach czy punktach świetlnych (np. mały dopisek „G1” obok gniazda).
3. Zaznacz ołówkiem lub markrem całą trasę obwodu – od rozdzielnicy, przez puszki, do ostatniego punktu.
4. Sprawdź, czy obwód „zamyka się” logicznie i nie przeskakuje nagle do innej części budynku bez powodu.

Taka praca obwód po obwodzie ujawnia typowe problemy: zbyt rozległe obwody gniazd, mieszanie łazienki z pokojami, jeden obwód oświetlenia na całe mieszkanie. Na schemacie wygląda to niewinnie, ale w praktyce kończy się częstym wybijaniem zabezpieczenia.

Kierunki i wysokości: łączniki, gniazda, puszki

Rzut instalacji pokazuje głównie położenie w poziomie. Wysokości wynikają z opisu technicznego albo z przyjętych standardów, ale często projektant nanosi je przy symbolach.

• Przy gniazdach można znaleźć np. „0,3 m” (30 cm nad podłogą), „1,1 m” (blat kuchenny) – ułatwia to późniejsze szukanie przewodów w ścianie.
• Przy łącznikach pojawiają się wysokości rzędu „1,1–1,2 m” – standardowa wysokość włącznika światła.
• Puszki instalacyjne bywają na rzucie tylko symbolicznie – w praktyce są nad łącznikami, nad drzwiami lub w suficie.

Gdy planujesz kucie lub wiercenie, zestawiasz rzut z rzeczywistą ścianą. Jeśli projekt pokazuje gniazdo, a w rzeczywistości go tam nie ma, przewody mogą i tak przebiegać w tym miejscu (np. do sąsiedniego pokoju). Taki „ślepy punkt” lepiej dodatkowo sprawdzić wykrywaczem przewodów.

Powiązania łączników z punktami świetlnymi

Przy czytaniu rzutu oświetlenia ważne jest zrozumienie, który łącznik steruje którym punktem lub grupą punktów.

• Przy łącznikach często znajdują się małe oznaczenia (S1, S2…),
• od tych oznaczeń prowadzone są cienkie linie lub strzałki do symboli lamp,
• przy lampach pojawia się numer obwodu oświetleniowego (O1, O2…).

Praktyczny test: na rzucie sypialni powinno być widać, że światło główne sterowane jest łącznikiem przy drzwiach oraz np. schodowym przy łóżku. Jeżeli schemat sugeruje dwa niezależne łączniki, a w rzeczywistości działają „jak schodowe”, masz informację, że projekt od początku był inny niż wykonanie.

Rzut instalacji a trasy przewodów w ścianach

Rzut z reguły nie pokazuje dokładnej trasy każdego przewodu, tylko lokalizację punktów. Logikę ułożenia przewodów trzeba dopowiedzieć sobie na podstawie zasad montażu:

• przewody prowadzi się pionowo i poziomo względem gniazd i puszek,
• nie prowadzi się przewodów po skosach (w teorii – w praktyce w starych instalacjach bywa różnie),
• w sufitach podwieszanych trasy mogą iść „po najkrótszej linii” między punktami.

Na etapie planowania wierceń i przeróbek ustalasz więc nie tylko „gdzie jest gniazdo na rzucie”, ale też „gdzie biegnie kabel od tego gniazda do puszki lub rozdzielnicy”. Po kilku takich analizach powstaje w głowie mapa stref, w które lepiej nie wbijać kołków.

Mikro-checklista: czy rzut jest zrozumiały

Przed decyzją o przeróbkach instalacji na podstawie rzutu zadaj sobie kilka konkretnych pytań:

• czy umiem na rzucie wskazać wszystkie gniazda i lampy, które faktycznie widzę w pomieszczeniu,
• czy wiem, który wyłącznik w rozdzielnicy wyłącza konkretne pomieszczenie (gniazda i światło osobno),
• czy widzę, które łączniki sterują którym oświetleniem,
• czy jestem w stanie naszkicować orientacyjne trasy przewodów między punktami.

Jeżeli na którymś etapie jest luka, najpierw ją uzupełnij (wizja lokalna, notatki, oznaczenia przewodów), a dopiero później wchodź z młotowiertarką w ścianę.

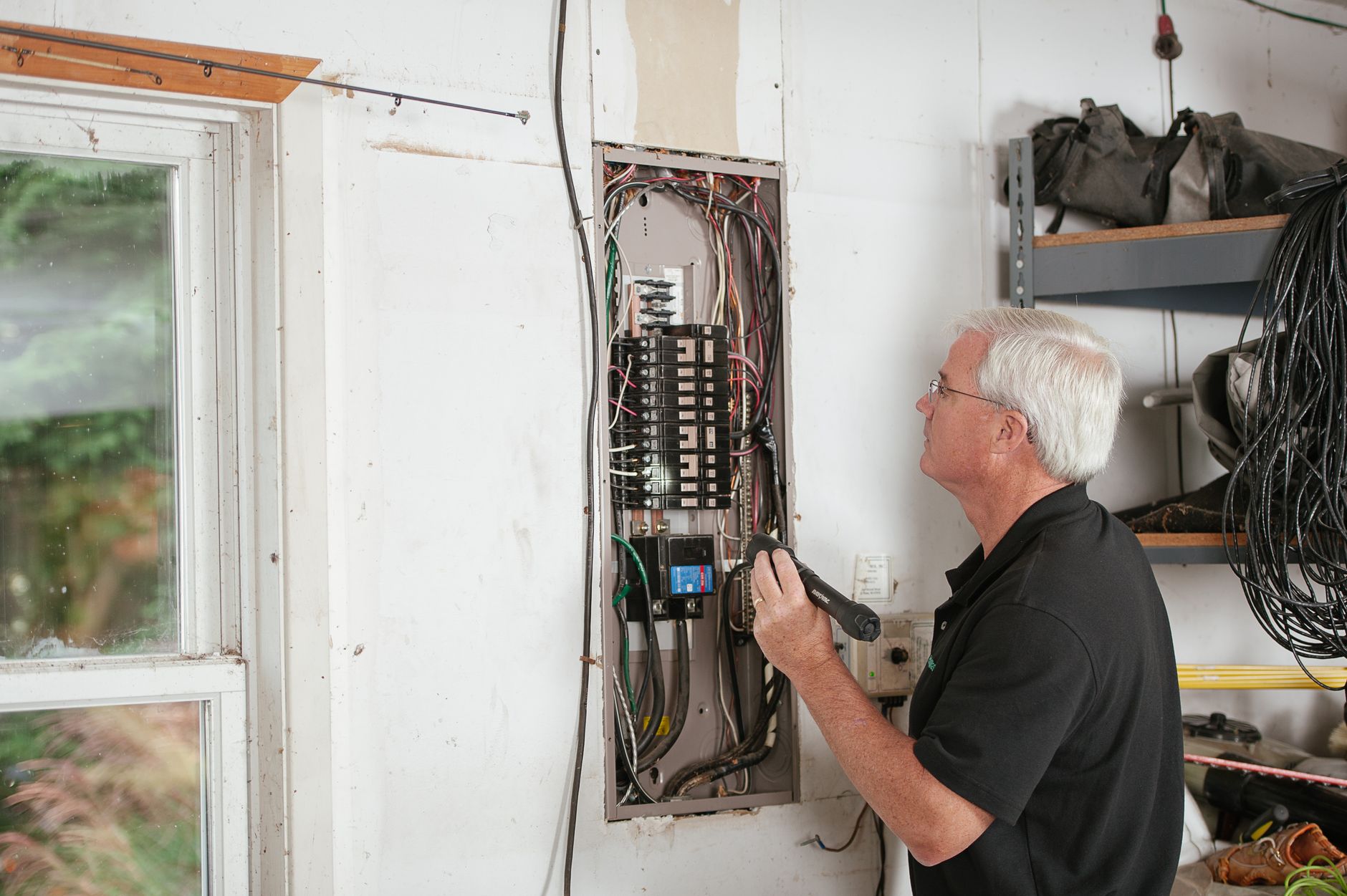

Rozdzielnica na schemacie – serce instalacji

Układ pól w rozdzielnicy a schemat jednokreskowy

Rozdzielnica w projekcie zwykle występuje w dwóch postaciach:

• schemat jednokreskowy – pokazuje kolejność aparatów i podział obwodów,
• zestawienie obwodów – tabelka z opisem, co jest do czego podłączone.

Na ścianie widzisz rząd modułów (MCB, RCD, SPD), a na kartce – prosty rysunek z linią zasilania i odgałęzieniami. Klucz polega na tym, by skojarzyć jedno z drugim:

1. Znajdź na schemacie główne przyłącze (zwykle od góry) i rozłącznik główny.
2. Odczytaj kolejność: najpierw licznik (jeśli jest rysowany), potem ewentualne ograniczniki przepięć, dalej RCD i na końcu wyłączniki nadprądowe obwodów.
3. Porównaj liczbę modułów na schemacie z tym, co jest faktycznie w rozdzielnicy. Każde odstępstwo zaznacz – „dopisane” lub „brakujące” zabezpieczenia.

Grupowanie obwodów pod RCD

Na schemacie często widać grupy wyłączników nadprądowych pod jednym RCD. Takie zgrupowanie ma znaczenie praktyczne:

• jeśli RCD zadziała, zgaśnie prąd na wszystkich obwodach pod nim,
• im więcej obwodów w jednej grupie, tym trudniej później szuka się przyczyny zadziałania,
• obwody „problemowe” (np. zewnętrzne gniazda, ogród, garaż) dobrze jest mieć na osobnym RCD.

Czytając schemat, zanotuj sobie, które pomieszczenia wchodzą w skład danej grupy RCD. W praktyce, gdy „wybija różnicówka”, od razu wiesz, w którym rejonie szukać uszkodzonego urządzenia.

Opis pól w rozdzielnicy: co musi się zgadzać

Pod każdym wyłącznikiem nadprądowym powinien być podpis, np. „G1 – gniazda salon + sypialnia”, „O2 – oświetlenie kuchnia”. Na schemacie te same oznaczenia pojawiają się przy obwodach.

Przy sprawdzaniu zgodności z projektem przejdź krok po kroku:

1. Zdejmij osłonę rozdzielnicy (tylko przy wyłączonym zasilaniu i z zachowaniem zasad bezpieczeństwa, a najlepiej z elektrykiem).
2. Porównaj fizyczny układ aparatów z kolejnością na schemacie – czy B16 od gniazd salonu jest w tym samym miejscu, co na rysunku.
3. Skontroluj przekroje przewodów wychodzących z aparatu (np. do B16 gniazd 2,5 mm², do B10 oświetlenia 1,5 mm²).
4. Zapisz różnice – np. „w projekcie B16, w rzeczywistości C16” albo „w projekcie osobny obwód płyty, faktycznie na wspólnym RCD z gniazdami kuchni”.

Taka lista rozbieżności szybko pokazuje miejsca, w których instalacja odbiega od standardów bezpieczeństwa lub od samego projektu.

Jak schemat rozdzielnicy ostrzega przed przeciążeniem

Sam typ zabezpieczenia (np. B16) nie mówi jeszcze wszystkiego. W połączeniu z opisem obwodu na schemacie pozwala jednak ocenić, czy obciążenie jest rozsądne.

Gdy widzisz opis „G1 – gniazda salon, sypialnia 1, sypialnia 2, korytarz – B16 – 3×2,5 mm²”, możesz zadać kilka prostych pytań:

• ile realnie urządzeń jest w tych pomieszczeniach (TV, komputer, grzejnik olejowy, odkurzacz, ładowarki),
• czy w praktyce zdarzają się jednoczesne duże obciążenia (np. kilka grzejników przenośnych),
• czy już teraz często „wybija” wyłącznik nadprądowy.

Jeżeli odpowiedź na ostatnie pytanie brzmi „tak”, schemat daje gotową podpowiedź: obwód przeładowany, potrzebny podział na dwa mniejsze. Bez schematu widać tylko wybijające zabezpieczenie, ale trudno szybko ustalić, co z czym jest połączone.

Typowe „czerwone flagi” w rozdzielnicy widoczne na schemacie

Przy przeglądzie schematu i samej tablicy zwracaj uwagę na kilka powtarzalnych sytuacji:

• łazienka bez ochrony różnicowoprądowej 30 mA,
• płyta indukcyjna lub piekarnik na tym samym RCD co wiele gniazd kuchennych,
• gniazda zewnętrzne (ogród, taras, garaż) w jednej grupie z obwodami wewnętrznymi,
• zbyt wiele obwodów pod jednym RCD (szczególnie w małych rozdzielnicach „upychanych” na siłę),
• nieczytelne lub brakujące opisy obwodów.

Każda z takich „flag” nie musi od razu oznaczać zagrożenia, ale sygnalizuje miejsce, które przed rozbudową instalacji wymaga konsultacji z elektrykiem.

Logika obwodów – jak z rysunku wyłapać przeciążenia i braki bezpieczeństwa

Rozpoznawanie zbyt rozległych obwodów gniazd

Przeciążenia najczęściej dotyczą obwodów gniazd. Na schemacie widać to po ilości pomieszczeń i punktów, które „wiszą” na jednym zabezpieczeniu.

Przykładowy sygnał ostrzegawczy w opisie obwodu:

• „G1 – gniazda: salon, kuchnia, korytarz” przy B16,
• „G2 – wszystkie gniazda piętro” przy jednym zabezpieczeniu.

Łączenie kuchni z innymi pomieszczeniami na jednym obwodzie gniazd to prosta droga do wybijania zabezpieczeń. Kuchnia ma dużo urządzeń o dużym poborze mocy (czajnik, mikrofalówka, zmywarka, ekspres), więc powinna mieć osobne obwody. Schemat pozwala to zobaczyć od ręki, zanim dojdzie do „gaszenia” wybitego B16 co kilka dni.

Obwody oświetlenia – gdzie szukać słabych punktów

Oświetlenie zwykle obciąża instalację dużo mniej, ale zbyt „sklejone” obwody mogą być uciążliwe w awarii lub remoncie.

• Obwód „O1 – całe mieszkanie” przy jednym B10 to prośba o problemy. Awaria w jednym punkcie może zaciemnić wszystkie pomieszczenia.
• Rozsądny schemat dzieli oświetlenie na kondygnacje lub strefy (nocna/dzienna, łazienki osobno).
• Jeśli na schemacie wszystkie lampy są pod jednym RCD, a gniazda pod drugim, awaria jednego urządzenia zasilanego z gniazda nie gasi świateł. To duży plus praktyczny.

Analizując schemat, sprawdź, czy w razie zadziałania pojedynczego zabezpieczenia wciąż masz gdzieś działające oświetlenie. Przy pełnym zaciemnieniu trudno bezpiecznie znaleźć przyczynę problemu.

Braki w ochronie różnicowoprądowej i strefy podwyższonego ryzyka

RCD nie zastępuje wyłącznika nadprądowego, ale istotnie zwiększa bezpieczeństwo przy uszkodzeniach izolacji, dotyku pośrednim i w wilgotnych pomieszczeniach. Schemat szybko pokazuje, gdzie go nie ma.

Sprawdź w opisie rozdzielnicy i na schemacie jednokreskowym:

• czy obwody łazienkowe (gniazda, pralka, bojler) są za RCD 30 mA,
• czy gniazda zewnętrzne (ogród, taras, garaż) mają ochronę RCD,
• czy krytyczne obwody kuchenne (zmywarka, blat gniazd) nie są „gołe”, tylko też chronione RCD.

Brak RCD przy tych obwodach sam w sobie nie musi oznaczać natychmiastowego zagrożenia, ale tworzy „słabe ogniwo” – szczególnie tam, gdzie występuje wilgoć, metalowe obudowy urządzeń i częsty kontakt ludzi z przewodzącymi powierzchniami. Jeśli schemat pokazuje starszą instalację bez RCD, trzeba założyć z góry niższy poziom bezpieczeństwa i brać to pod uwagę przy planowaniu kolejnych odbiorników.

Przy oględzinach projektu dobrze przejść sobie krótką checklistę: łazienka – jest RCD? kuchnia – osobne obwody z RCD? gniazda zewnętrzne – też pod RCD? Jeśli przy którymś punkcie pojawia się „nie” albo „nie wiadomo”, schemat wskazuje miejsce do modernizacji. Czasem wystarczy dołożenie jednego aparatu i przegrupowanie obwodów, żeby ryzyko porażenia spadło o kilka klas.

Jak na schemacie widać potencjalne „przegrzanie” instalacji

Poza opisem obwodów i typem zabezpieczeń, sporo mówi zestawienie przekrojów przewodów. Prosty przykład: obwód gniazd opisany jako 3×1,5 mm² z zabezpieczeniem B16 i długą trasą do garażu lub ogrodu. Taki zapis powinien zapalić lampkę – cienki przewód, stosunkowo duży prąd, długa linia, często do jeszcze cięższych odbiorników (spawarka, myjka, grzejnik).

Na projekcie szukaj miejsc, gdzie 1,5 mm² idzie razem z B16 przy gniazdach, gdzie jedna linia zasila kilka „głodnych” odbiorników (płyta, piekarnik, pralka na jednym przewodzie), albo gdzie zabezpieczenie jest wyższe niż sugerowałby to przekrój. W takich sytuacjach przy rozbudowie instalacji lepiej założyć, że rezerwy praktycznie nie ma i nie „doklejać” kolejnych gniazd czy urządzeń.

Schemat jako mapa przyszłych przeróbek

Jeśli instalacja ma kilka lat, schemat często nie jest już idealnym odbiciem rzeczywistości, ale nadal świetnie pokazuje, gdzie można bezpiecznie coś dołożyć, a gdzie lepiej się zatrzymać. Pokój z osobnym obwodem gniazd, krótką trasą przewodu i sensownym zabezpieczeniem zniesie drobne zmiany. Z kolei obwód, który już teraz „obsługuje pół domu”, powinien być oznaczony jako zakaz rozbudowy.

Przy planowaniu dodatkowego gniazda, lampy czy podpięcia nowego urządzenia przejdź po schemacie ścieżkę: z którego zabezpieczenia ma to być zasilone, jaki jest przekrój przewodu, co już wisi na tym obwodzie. Zamiast liczyć na szczęście i „jakoś to będzie”, masz twarde dane z rysunku.

Jeżeli umiesz czytać schemat instalacji, przestajesz zgadywać, co jest w ścianie, a zaczynasz świadomie podejmować decyzje: gdzie dołożyć gniazdo, kiedy wymienić zabezpieczenie, a kiedy w ogóle nie ruszać starego obwodu bez projektu i elektryka. To często różnica między jednorazowym wydatkiem na drobną modernizację a kosztowną awarią, która psuje urządzenia i wybija zabezpieczenia wtedy, gdy najmniej masz na to czas.

Jak krok po kroku przeanalizować schemat istniejącej instalacji

1. Ustal, jakie masz typy schematów

Na początku trzeba złapać orientację, z czym w ogóle pracujesz. W projektach małych budynków najczęściej pojawiają się:

• rzuty instalacji – gniazda i lampy naniesione na plan pomieszczeń,
• schematy jednokreskowe – linie obwodów z opisami,
• schemat rozdzielnicy – rozmieszczenie aparatów (eski, RCD, rozłączniki),
• zestawienia obwodów – tabelka z parametrami (przekrój, zabezpieczenie, długość, rodzaj przewodu).

Weź wszystkie części razem. Oddzielne oglądanie samego rzutu albo samej rozdzielnicy prowadzi do zgadywania. Najbezpieczniej czytać schemat „w obie strony”: od rozdzielnicy do końca obwodu i z powrotem.

2. Zrób mapę obwodów na kartce lub w tabeli

Krótkie, własne zestawienie ułatwia wychwycenie błędów. Prosta tabela wystarczy:

• oznaczenie obwodu (G1, O2, PŁYTA, GN-ZEW),
• zabezpieczenie (B16, C20, typ RCD),
• przekrój i typ przewodu (3×1,5 mm², 3×2,5 mm², YDYp itp.),
• obsługiwane pomieszczenia i główne odbiorniki,
• uwagi (długa trasa, gniazda zewnętrzne, wilgoć, częste zadziałania zabezpieczeń).

Już przy przepisywaniu danych często wychodzą absurdy, które umykają na rysunku – na przykład jeden obwód z opisem „wszystkie gniazda parteru” albo mieszanie kuchni i łazienki pod jednym zabezpieczeniem.

3. Sprawdź, czy opis obwodów zgadza się z rzeczywistością

Same kartki nie wystarczą. Potrzebne jest odniesienie do faktycznych pomieszczeń.

• Wyłącz kolejno zabezpieczenia w rozdzielnicy i sprawdź, co przestaje działać (najlepiej w dwie osoby: jedna w mieszkaniu, druga przy rozdzielnicy).
• Przy każdym obwodzie dopisz do tabeli: „faktycznie zasila…” – z listą pomieszczeń i istotnych urządzeń.
• Porównaj z opisem na schemacie i popraw go w notatkach, jeśli nie pasuje.

To szybki sposób na złapanie sytuacji, w której np. gniazdo łazienkowe zostało „podpięte po drodze” do obwodu gniazd korytarza, choć w projekcie miało być osobne.

4. Oceń obciążenie obwodów „na chłopski rozum”

Nie zawsze potrzeba liczenia każdego wata. W typowym domu wystarczą proste pytania do każdego obwodu gniazd:

• jakie urządzenia stale tam pracują (lodówka, router, pompa, rekuperacja),
• jakie są okresowe szczyty (czajnik, pralka, grzejnik, odkurzacz, suszarka),
• czy urządzenia o dużej mocy nie zbiegają się na jednym obwodzie.

Jeżeli na jednym B16 widzisz w praktyce: czajnik, mikrofalówkę, piekarnik nablatowy i zmywarkę, to nawet bez obliczeń wiadomo, że rezerwa jest iluzoryczna. Schemat tylko potwierdza ten obraz, pokazując, że nie ma innych obwodów kuchennych.

5. Zaznacz obwody „do ruszenia” i „do zostawienia”

Po pierwszym przejściu schematu zrób prosty podział:

• OK – nie ruszać bez potrzeby (osobne obwody, poprawne zabezpieczenia, krótka trasa, brak problemów w eksploatacji),
• do modernizacji (zbyt rozległe obwody, brak RCD w newralgicznych miejscach, złe przekroje do zabezpieczeń),
• do „rozmnożenia” (obwody z dużym obciążeniem, ale poprawną resztą parametrów – kandydat do podziału na dwa lub więcej).

Taki podział przydaje się szczególnie przy remoncie. Zamiast burzyć wszystko, można precyzyjnie zaplanować ingerencję tam, gdzie ryzyko i przyszłe obciążenia są największe.

Jak czytać schemat przy planowaniu nowych urządzeń

Dobór miejsca zasilania nowego odbiornika

Przy każdym nowym, większym urządzeniu (płyta, klimatyzator, bojler, ładowarka samochodu, pompa ciepła) schemat podpowiada trzy rzeczy:

• z którego miejsca najlepiej się wpiąć (rozdzielnica główna, podrozdzielnica, istniejący obwód),
• jaki przekrój przewodu będzie konieczny,
• czy trzeba przewidzieć osobne zabezpieczenie i RCD.

Przykład z praktyki: inwestor chce dołożyć klimatyzator w salonie. Na schemacie widać, że najbliższy obwód gniazd salonu już obsługuje kilka urządzeń i idzie cienkim 3×1,5 mm² na B16. Zamiast „dopakowywać” ten obwód, projekt zmiany powinien przewidywać nowy przewód z rozdzielnicy i osobne zabezpieczenie, najlepiej z własnym RCD.

Czy można „podpiąć się” do istniejącego obwodu

Żeby odpowiedzieć sobie uczciwie na to pytanie, przejdź drobną checklistę:

• jaki jest przekrój przewodu na tym obwodzie i długość trasy,
• jaki jest typ i wartość zabezpieczenia,
• jakie odbiorniki już są podłączone i jak pracują (ciągle / okresowo / krótko),
• czy w praktyce zdarza się zadziałanie zabezpieczenia.

Jeśli którykolwiek punkt budzi wątpliwości (długi obwód na 1,5 mm², częste wybijanie, dużo dużych mocy), odpowiedź brzmi: nie dołączać nic więcej. Schemat jest tu tarczą – pozwala uniknąć pokusy „a może jeszcze jedno gniazdo jakoś wytrzyma”.

Nowe RCD i podział obwodów na grupy

Przy większej rozbudowie naturalne jest dokładanie kolejnych RCD. Schemat pokazuje, jak obecnie są podzielone obwody i gdzie sensownie „rozpiąć” kolejne grupy.

• Oddziel krytyczne urządzenia (płyta, piekarnik, pompa) od gniazd ogólnych, żeby pojedyncza usterka nie zatrzymywała wszystkiego.
• Nie dopuszczaj do sytuacji, w której jedno RCD obsługuje np. większość gniazd kuchennych, łazienkę i gniazda zewnętrzne naraz.
• Przy nowych obwodach z urządzeniami elektronicznymi (płyty, falowniki, ładowarki) rozważ osobne RCD dedykowane, często o innej charakterystyce niż standardowy typ AC.

Podział obwodów na RCD lepiej widać na schemacie rozdzielnicy niż na planie pomieszczeń. W razie wątpliwości dopisz przy każdym RCD listę obwodów, które chroni – od razu okaże się, czy grupa jest przemyślana, czy powstała „jak się zmieściło w szynie”.

Jak schemat pomaga uniknąć błędów wykonawczych

Najczęstsze rozjazdy między projektem a wykonaniem

Na budowie i przy drobnych remontach pojawia się kilka powtarzalnych błędów, które schemat pozwala dość szybko wychwycić:

• łączenie na jednym obwodzie gniazd suchych i mokrych pomieszczeń (salon + łazienka),
• podmiana przekroju przewodu „bo akurat zabrakło na budowie” bez zmiany zabezpieczenia,
• podpięcie dodatkowych gniazd do najbliższej puszki, niezależnie od przeznaczenia obwodu,
• brak aktualizacji opisu w rozdzielnicy po przeróbkach.

Przy odbiorze instalacji porównaj projekt z tym, co faktycznie zasilają poszczególne obwody. Gdy opis „G2 – gniazda sypialnie” w praktyce okazuje się obejmować też pralkę i suszarkę w łazience, masz jasny sygnał, że instalacja poszła „na skróty”.

Kontrola ciągłości i kolejności przewodów

Na schemacie linie wyglądają prosto, ale w ścianach przewody potrafią wędrować przez kilka puszek pośrednich. Tu przydaje się kombinacja rysunku i prostych narzędzi (miernik, lokalizator przewodów, próbnik ciągłości).

• Na podstawie schematu wytypuj trasę obwodu od rozdzielnicy do ostatniego gniazda / lampy.
• W puszkach po drodze sprawdź, czy faktycznie wchodzą i wychodzą te same przekroje i kolory, które widać na projekcie.
• Jeśli pojawiają się niespodziewane połączenia (np. do puszki obwodu oświetleniowego wchodzi przewód od gniazda), zaznacz to od razu w dokumentacji jako miejsce potencjalnego problemu.

Sam rysunek nie pokaże źle skręconego przewodu, ale pozwala szybko dojść do miejsca, w którym coś nie gra i nie szukać w całym mieszkaniu.

Kolory żył a schemat – kiedy nie ufać ślepo barwom

Normy jasno zalecają oznaczenia kolorów (niebieski jako N, żółto-zielony jako PE), lecz w starszych lub „chaotycznych” instalacjach bywa różnie. Schemat może być poprawny, a rzeczywistość nie.

• Jeżeli rysunek pokazuje klasyczny układ L–N–PE, a w puszce widzisz mieszankę np. dwóch niebieskich na fazie, potraktuj to jako błąd wykonawczy, nie jako „nową normalność”.
• Ustal miernikiem, która żyła faktycznie jest fazą, która neutralnym, a która ochronnym.
• Zanotuj wprowadzoną korektę schematu (np. „żyła fazowa wykonana kolorem niebieskim – błąd oznaczeń”).

Ślepe zaufanie kolorom często kończy się pomyłką w podłączeniu. Połączenie schematu z pomiarami daje dużo bezpieczniejszy obraz instalacji.

Czytanie schematu w starszych instalacjach i przy braku dokumentacji

Gdy schemat jest niekompletny albo nieaktualny

W wielu mieszkaniach i domach schemat istnieje tylko w szczątkowej formie: stary rzut, fragment schematu rozdzielnicy, odręczne notatki. Da się na tym pracować, ale wymaga to porządkowania.

• Zbierz wszystko, co jest: stare projekty, skany, zdjęcia tablicy z opisami, notatki poprzednich właścicieli.
• Sprawdź, które obwody na pewno zgadzają się ze stanem faktycznym (test wyłącz/załącz).
• Niezgodne lub niejasne fragmenty zaznacz jako „do weryfikacji”, zamiast dopasowywać rzeczywistość na siłę do rysunku.

W praktyce często kończy się to zrobieniem uproszczonego, nowego schematu jednokreskowego na bazie pomiarów i oględzin. Taki dokument, choć prostszy, jest zwykle dużo cenniejszy niż piękny, ale nieaktualny projekt sprzed kilkunastu lat.

Tworzenie roboczego schematu z natury

Jeżeli schematu po prostu nie ma, można go odtworzyć w wersji roboczej. Nie musi być zgodny z pełnymi normami projektowymi – ważne, żeby był czytelny i spójny.

1. Narysuj rozdzielnicę z góry, aparat po aparacie, przepisując ich typy i wartości.
2. Oznacz każdy aparat własnym symbolem (np. S1, S2, S3…) i opisz, co wyłącza w praktyce.
3. Od każdego aparatu narysuj linię – obwód – z dopiskiem przekroju przewodu, jeśli da się go ustalić.
4. Na planie mieszkania zaznacz, które punkty zasilane są z danego obwodu.

Taki szkic, nawet zrobiony na kartce w kratkę, jest już schematem. Pomaga każdemu następnemu elektrykowi (albo Tobie za rok) nie powtarzać tych samych oględzin od zera.

Ocena poziomu bezpieczeństwa starej instalacji

Przy starszych instalacjach nie ma sensu udawać, że wszystko da się doprowadzić do dzisiejszych standardów bez generalnego remontu. Schemat ma wtedy inne zadanie: pokazać, gdzie są największe ryzyka i co można poprawić najmniejszym kosztem.

• Zaznacz brakujące RCD tam, gdzie byłyby kluczowe (łazienka, zewnętrzne gniazda, kuchnia).
• Spisz obwody z aluminiowymi przewodami, szczególnie jeśli zasila je zbyt wysokie zabezpieczenie.
• Oceń, czy przy istniejącym przekroju i stanie instalacji można bezpiecznie dołożyć choćby jedno gniazdo – często lepiej w ogóle tego nie robić.

Na takiej podstawie łatwiej podjąć decyzję: czy inwestować w częściową modernizację (np. nowa rozdzielnica z RCD i wymiana kilku najbardziej obciążonych linii), czy już planować wymianę całości instalacji przy większym remoncie.

Jak rozmawiać z elektrykiem, mając przed sobą schemat

Jakie pytania zadać przy planowaniu zmian

Schemat to wspólny język z wykonawcą. Zamiast ogólnego „czy da się coś zrobić”, lepiej od razu celować w konkret:

• „Ten obwód G2 obsługuje kuchnię i salon, a tu dokładam zmywarkę – czy możemy wydzielić osobny obwód z RCD tylko dla kuchni?”
• „Tu jest B16 na przewodzie 3×1,5 mm² do garażu – czy przy planowanej spawarce nie trzeba zmienić przekroju i zabezpieczenia?”
• „Po zmianie tu pojawiły się dwa RCD – czy możemy na schemacie zaznaczyć, które obwody są »krytyczne« i nie powinny z nimi iść w parze?”
• „Ten obwód oświetleniowy biegnie przez kilka pomieszczeń – czy przy modernizacji da się go rozdzielić, żeby awaria w jednym pokoju nie gasiła całego mieszkania?”

Dobrze jest też jasno powiedzieć, jaki masz priorytet: bezpieczeństwo, możliwość rozbudowy, czy minimalizacja kucia ścian. Elektryk patrząc w schemat może zaproponować różne warianty: od drobnych korekt (inne zabezpieczenie, dodatkowe RCD) po przebudowę kilku kluczowych obwodów.

Jak pilnować zakresu prac i jakości na podstawie schematu

Przy większych przeróbkach schemat to lista kontrolna. Na etapie ustalania zakresu zaznacz, co ma się zmienić: nowe obwody, przeniesione gniazda, wymiana zabezpieczeń, dodatkowe RCD. Po wykonaniu prac przejdź z elektrykiem punkt po punkcie i porównaj efekt ze zaktualizowanym rysunkiem.

Dobrym nawykiem jest krótkie „protokółowe” dopisanie przy schemacie daty i zakresu zmian: co wymieniono, co dodano, jaki był powód. Za kilka lat, przy kolejnym remoncie, taka notatka często ratuje przed niepotrzebnym rozkuwaniem połowy mieszkania, bo ktoś nie wie, gdzie biegnie konkretny obwód.

Jeżeli cokolwiek budzi wątpliwości (np. zabezpieczenie wydaje się zbyt wysokie do przekroju przewodu, kilka pomieszczeń wisi na jednym obwodzie gniazd), poproś o wyjaśnienie wprost na schemacie. Niech wykonawca dopisze przekrój, spodziewane obciążenie, uzasadnienie doboru. Krótka adnotacja często więcej mówi niż długie tłumaczenie przy kawie.

Prosty schemat jako narzędzie na lata

Nawet bardzo uproszczony rysunek instalacji, regularnie aktualizowany po większych zmianach, działa jak mapa serwisowa Twojego domu czy firmy. Ułatwia planowanie kolejnych remontów, przyspiesza diagnostykę awarii, a przede wszystkim pozwala wcześnie wychwycić przeciążone obwody i braki w zabezpieczeniach, zanim zamienią się w realny problem.

Co warto zapamiętać

• Umiejętność czytania schematu instalacji elektrycznej daje realną kontrolę nad instalacją: wiadomo, jak biegną obwody, jakie są zabezpieczenia i czy planowane zmiany (np. dodatkowe gniazda, płyta indukcyjna) nie przeciążą przewodów.
• Znajomość schematu pozwala unikać kosztownych błędów, takich jak podpinanie mocnych odbiorników pod pierwszy lepszy obwód gniazd czy przeładowywanie jednego obwodu wieloma urządzeniami w kuchni.
• Analiza, planowanie i proste prace eksploatacyjne można robić samodzielnie, ale przebudowę instalacji, prace w rozdzielnicy i wykonywanie nowych obwodów trzeba zlecić elektrykowi z uprawnieniami – schemat pomaga precyzyjnie określić zakres zlecenia.
• W praktyce używa się kilku typów rysunków: schematu ideowego (logika połączeń i zabezpieczeń), montażowego (szczegóły podłączeń i zacisków) oraz jednokreskowego rozdzielnicy (układ i parametry aparatów oraz nazwy obwodów).
• Rzut instalacji na planie budynku odpowiada na pytania „gdzie” i „na jakiej wysokości” są gniazda, łączniki i punkty świetlne; po połączeniu z jednokreskowym schematem rozdzielnicy daje pełen obraz instalacji – od rozdzielnicy aż po konkretne gniazdo.
• Dokumentacja instalacji powinna być dostępna w nowych budynkach u inwestora, dewelopera lub zarządcy; jeśli jej brakuje (często w starszych obiektach), trzeba krok po kroku odtworzyć schemat na podstawie rozdzielnicy, przeglądów i faktycznego stanu instalacji.
